폭스콘(foxconn) Q77M/B75M 시리즈 메인보드 핀 정보

그냥 글을 새로 적는 게 나아서.

보드회사에서 사업철수하고 사이트를 내려버리니까, 정보찾으려면 사설사이트를 뒤지는 수밖에 없다. 특히 마지막 바이오스같은 건 참 구할 수도 없네(깨졌거나 해킹당한 의심이 있거나해서 덮어씌우려할 때 문제가). ^[각주:1]



매뉴얼 자체는 웹에서 쉽게 검색할 수 있다. 이것은 보드에 다른 부품이나 주변기기선이나 케이스 핀을 꽂을 때, 그리고 부팅시킬 때 필요하면 찾아보기 편하라고 옮겨두는 것이다.

이 메인보드는 이래놔서, 설명서를 봐야 알 수 있다. (그리고 스마트폰과 스마트폰 카메라는 컴퓨터를 손볼 때 정말 유용하다. ^^)

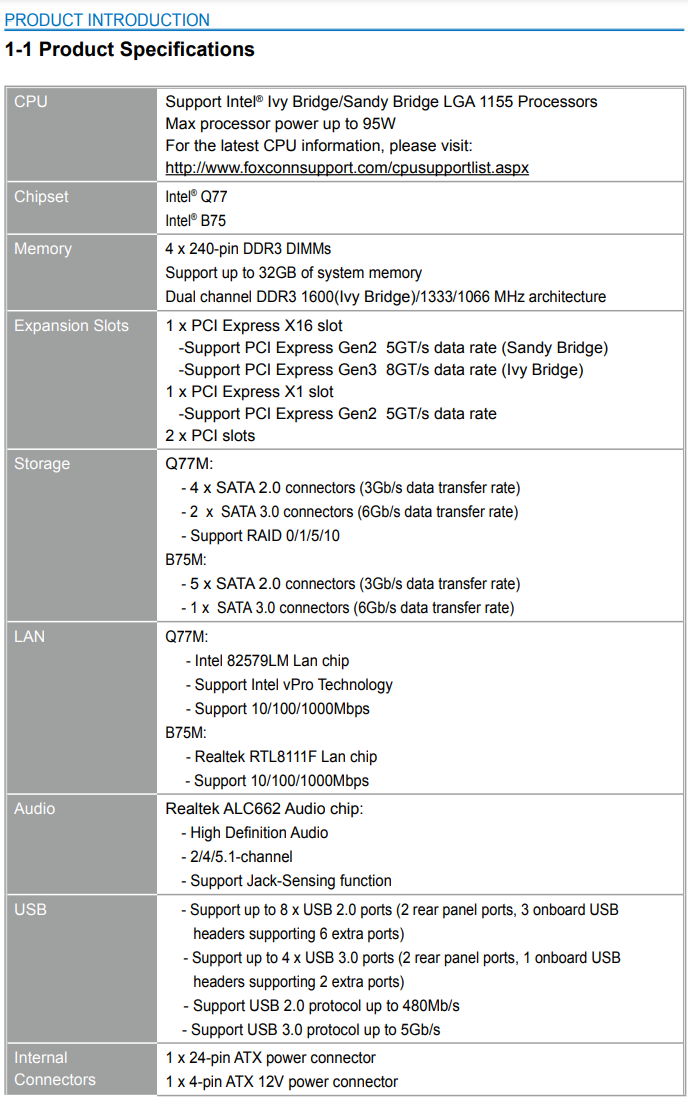

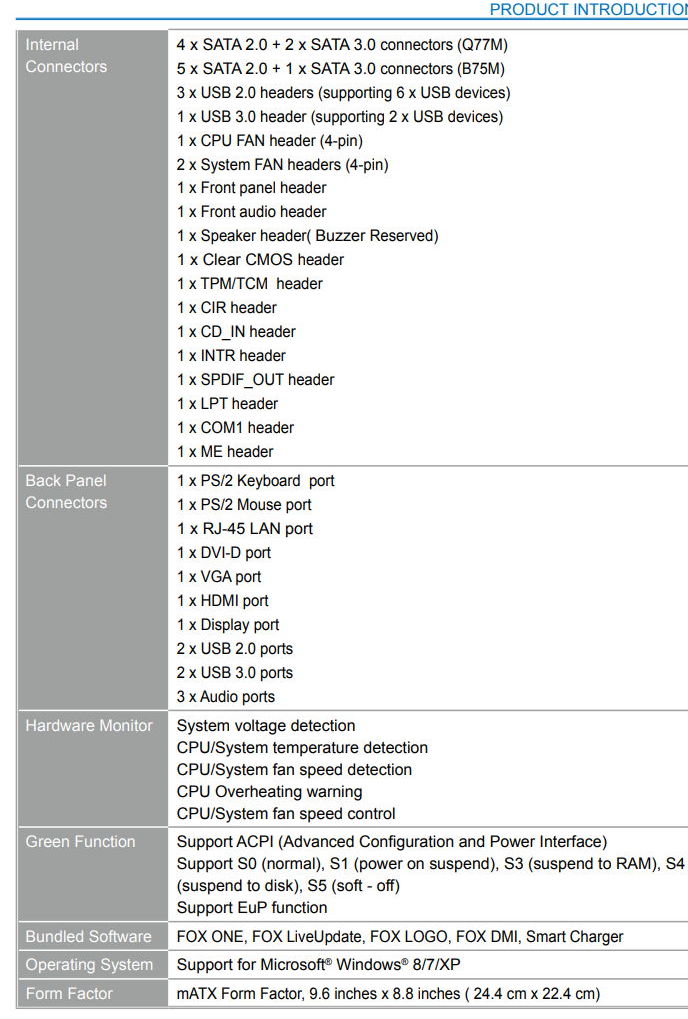

제원

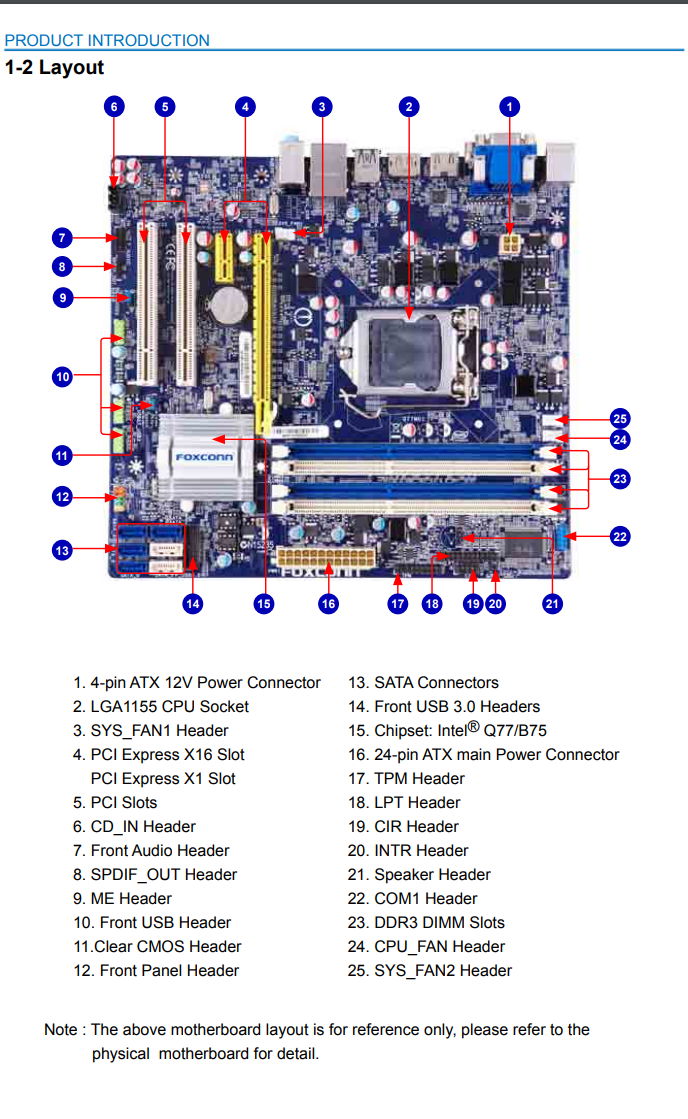

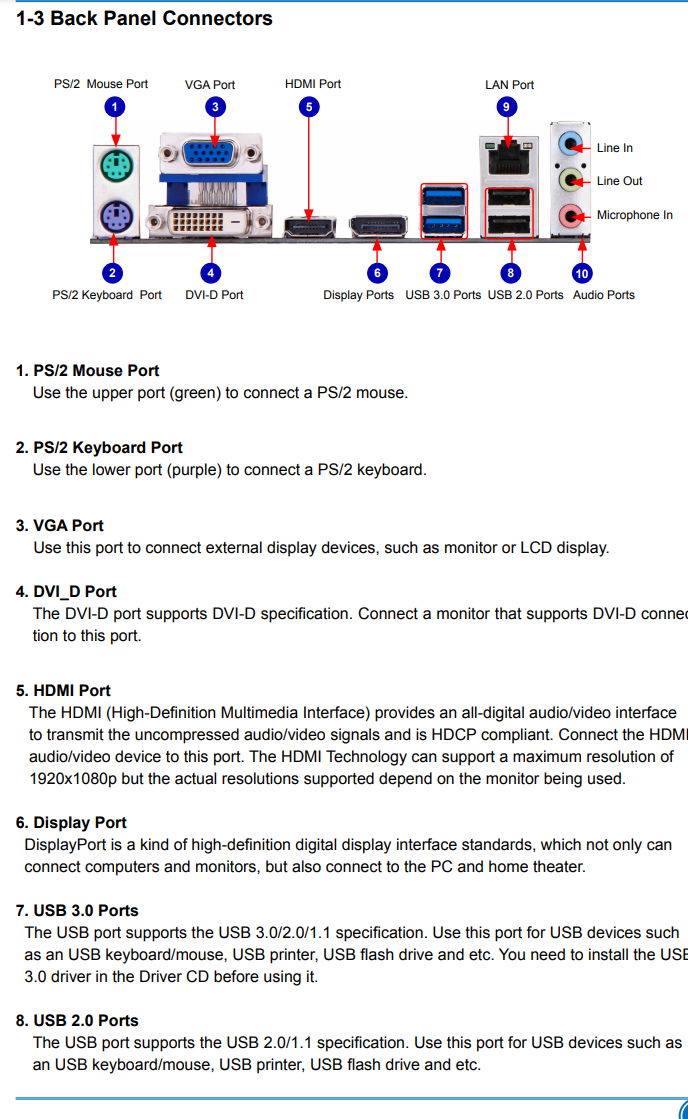

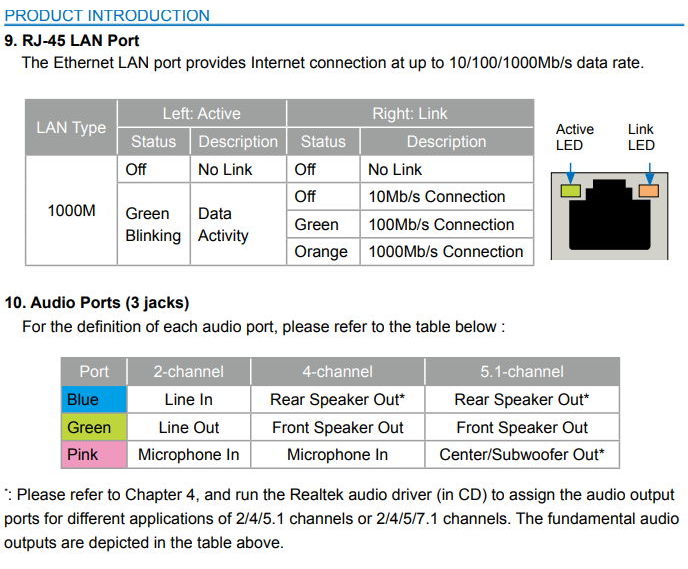

어디에 무슨 잭이 있나

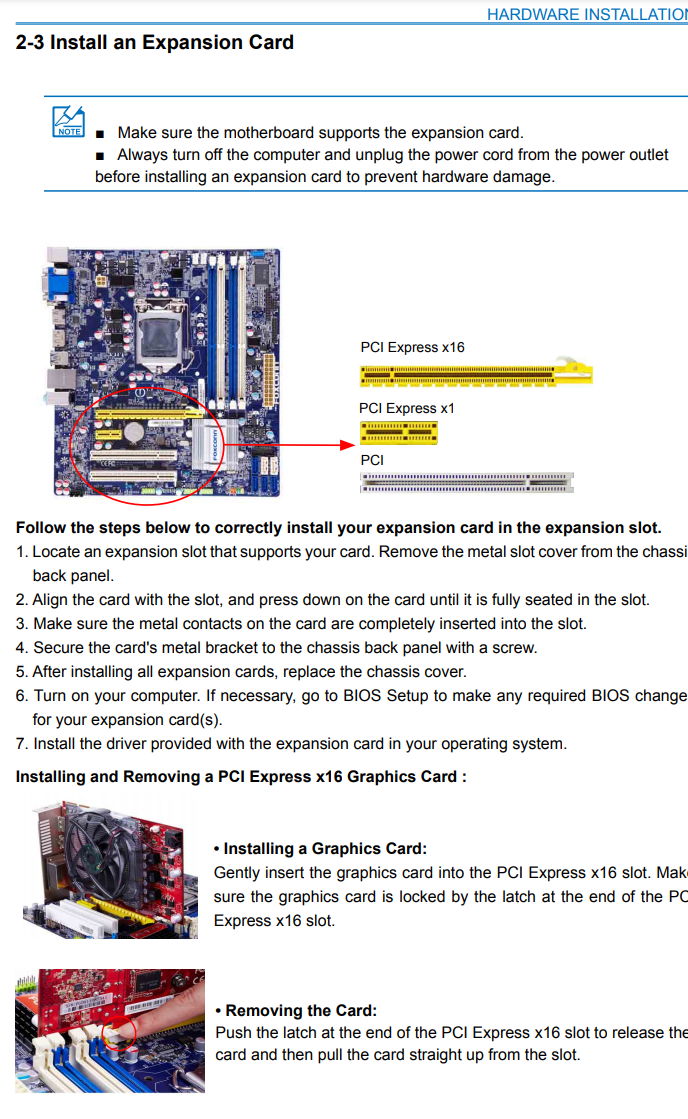

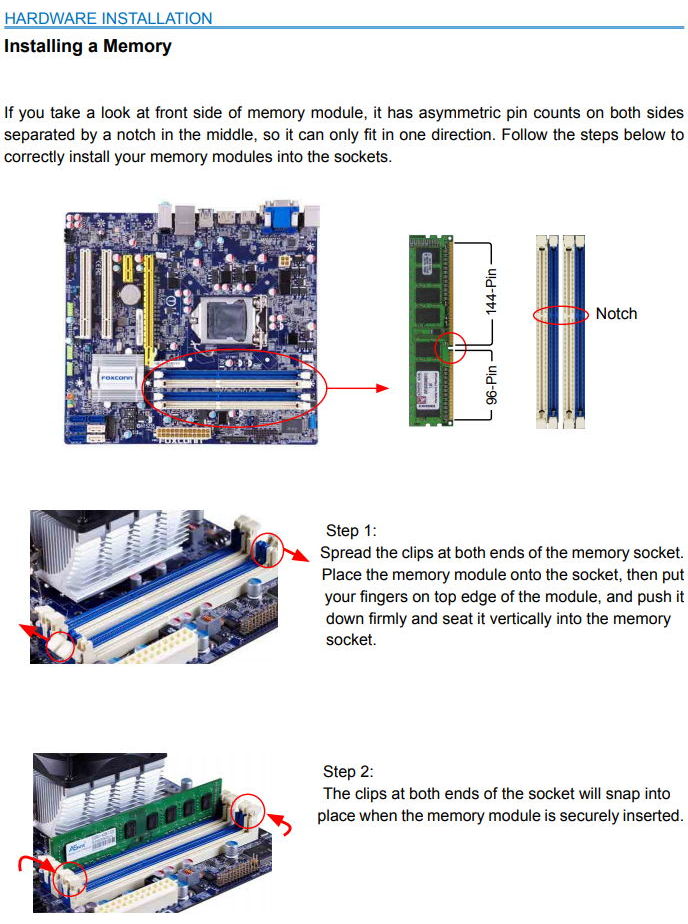

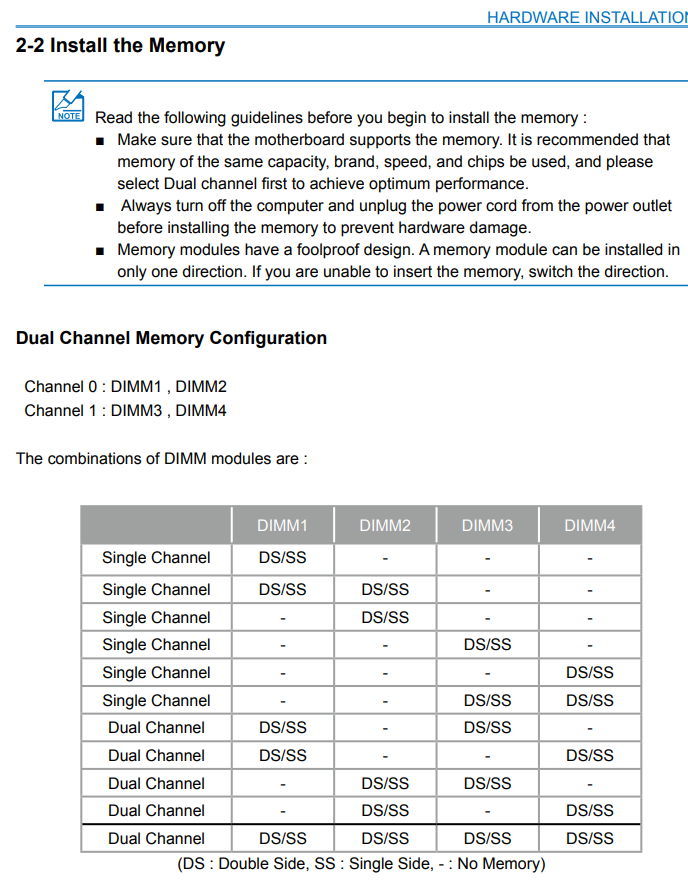

CPU, 램(RAM)모듈, 비디오카드(VGA) 설치 방법

CPU쿨러 고정 방법

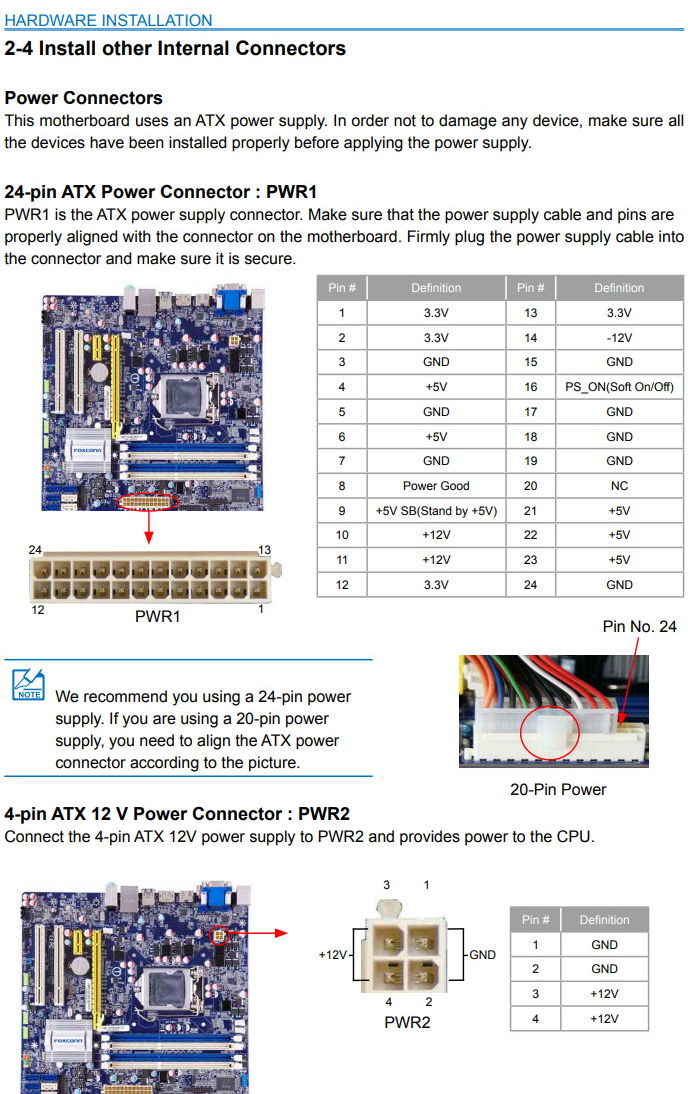

전원공급기(PSU, 파워서플라이)잭을 메인보드에 꽂기

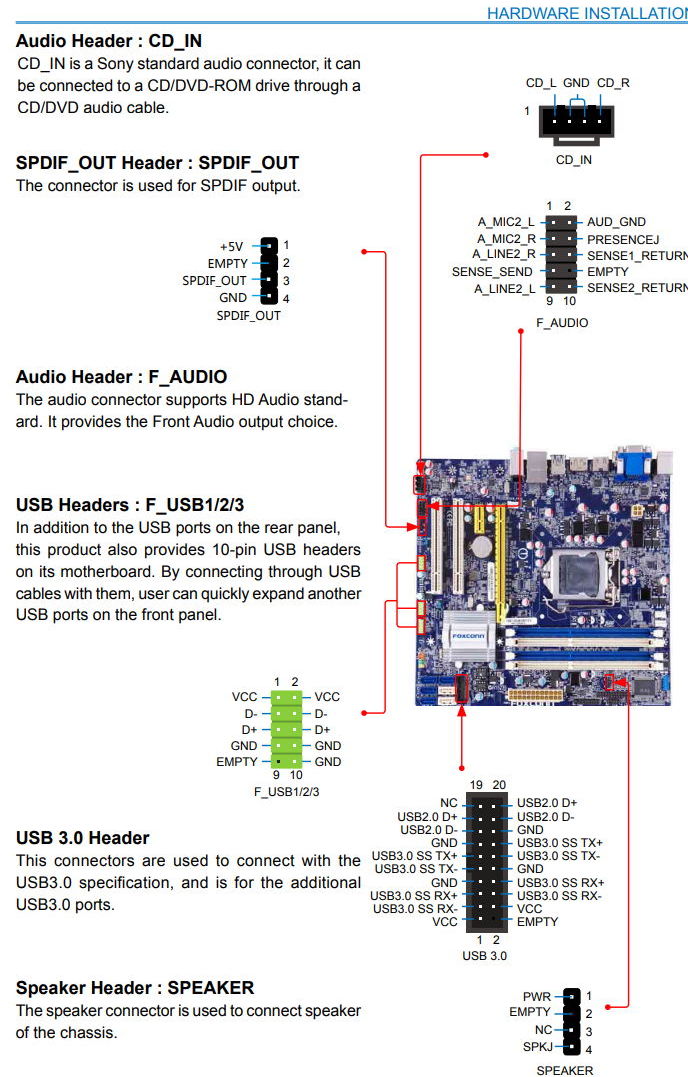

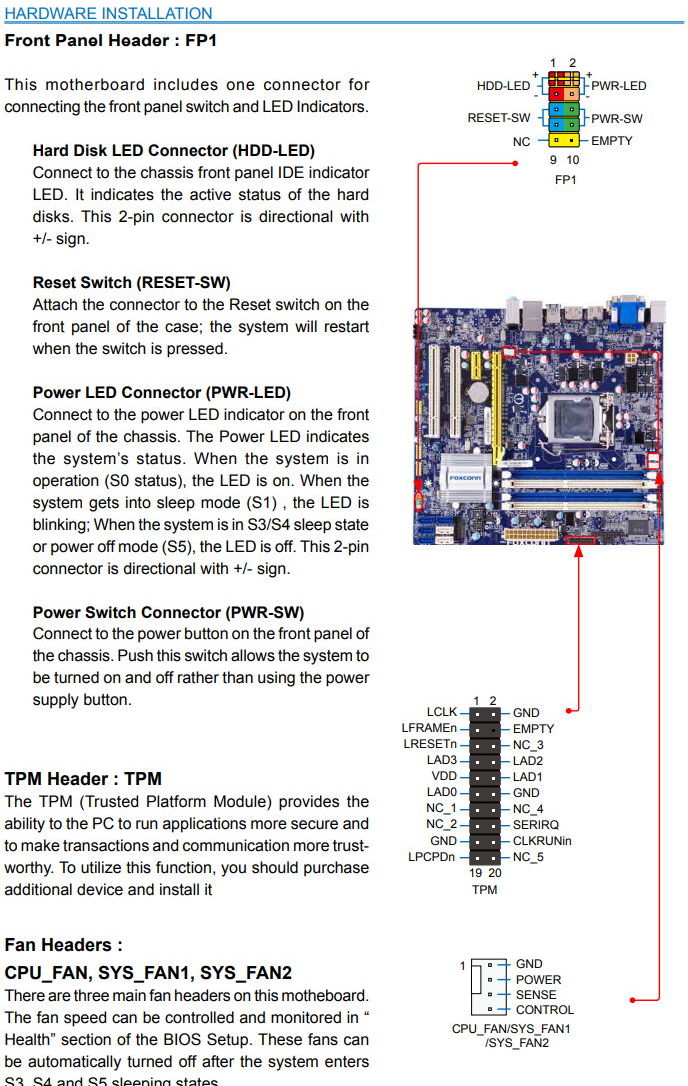

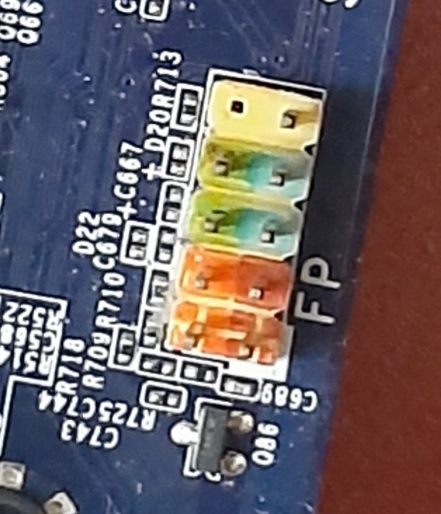

전원스위치, 리셋스위치, 각종 LED, 비프음과 내장 사운드출력 핀, SP/DIF 헤더, 시스템 팬(fan) 연결핀, 보안장치핀 등

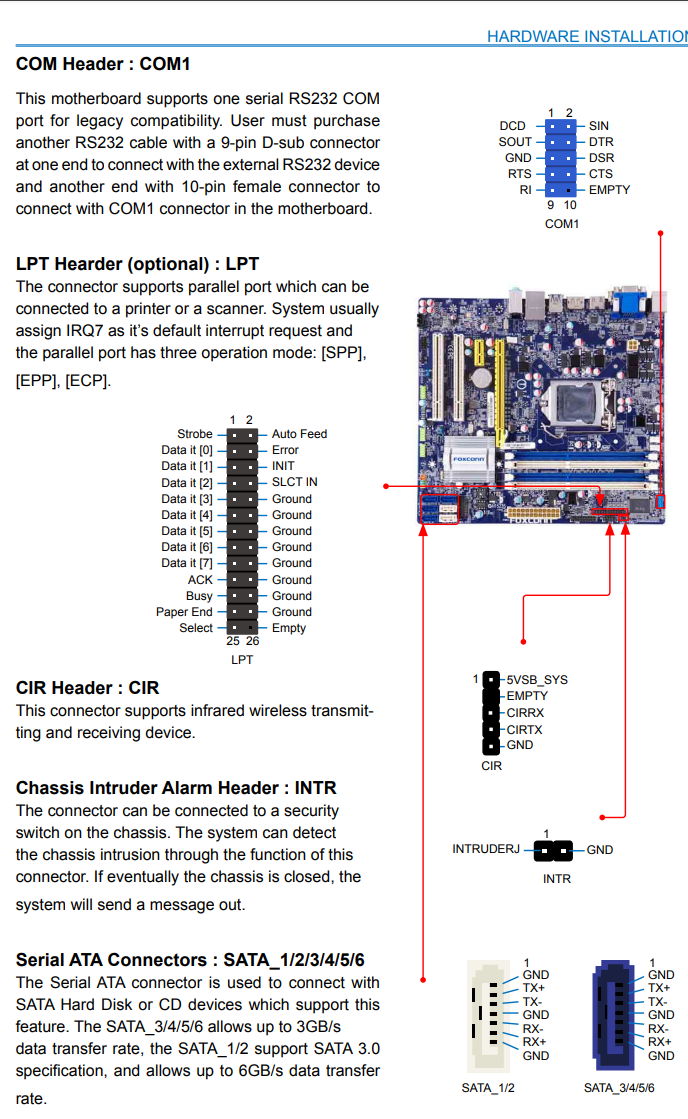

시리얼포트, 패러랠포트, IR 핀헤더, SATA 2/3포트

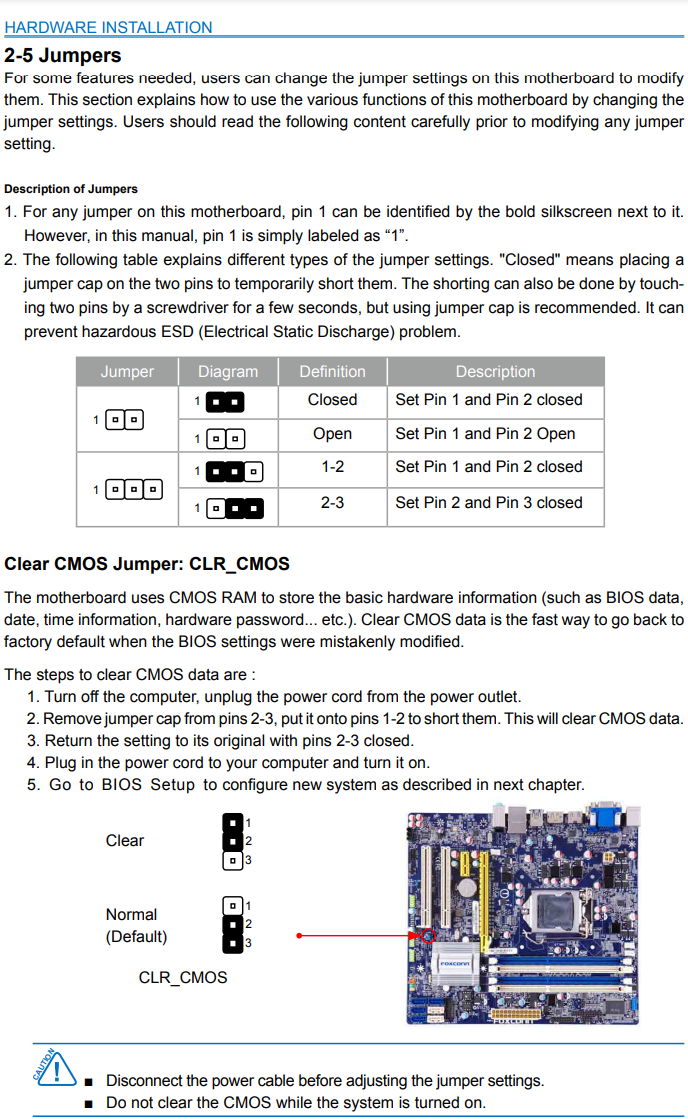

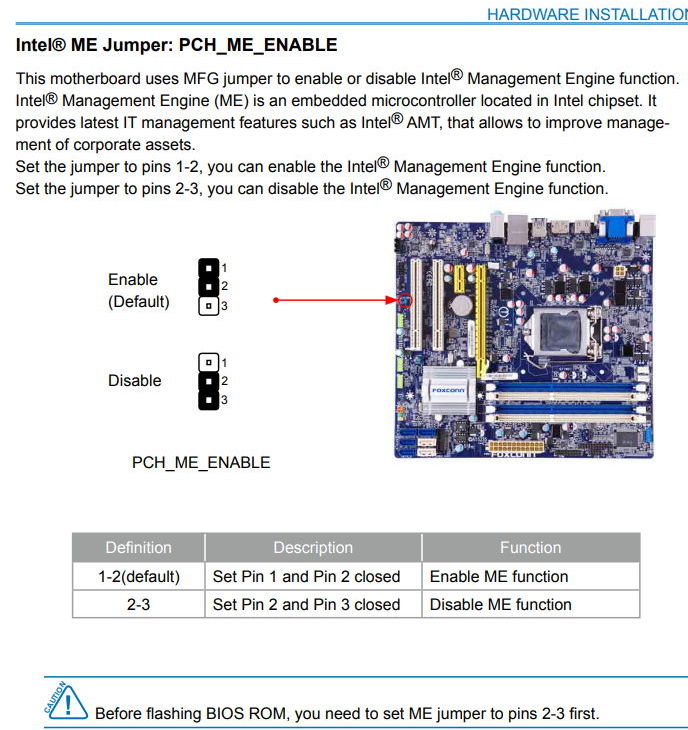

점퍼 세팅: CMOS 지우기, 인텔 ME 끄기

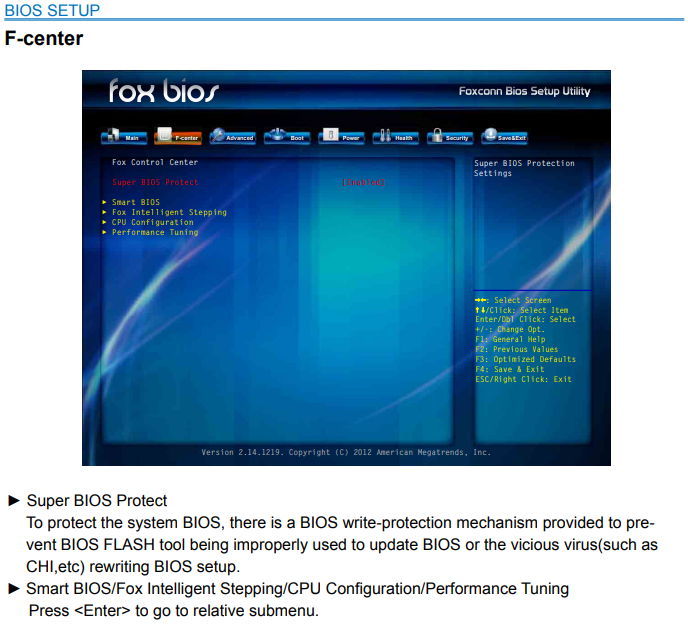

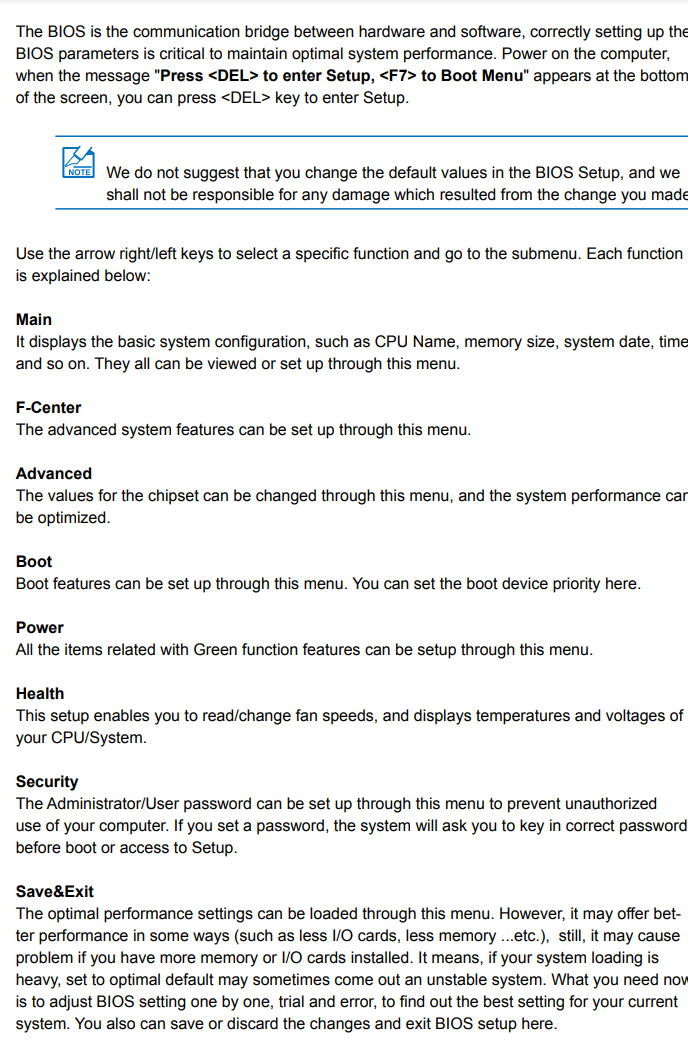

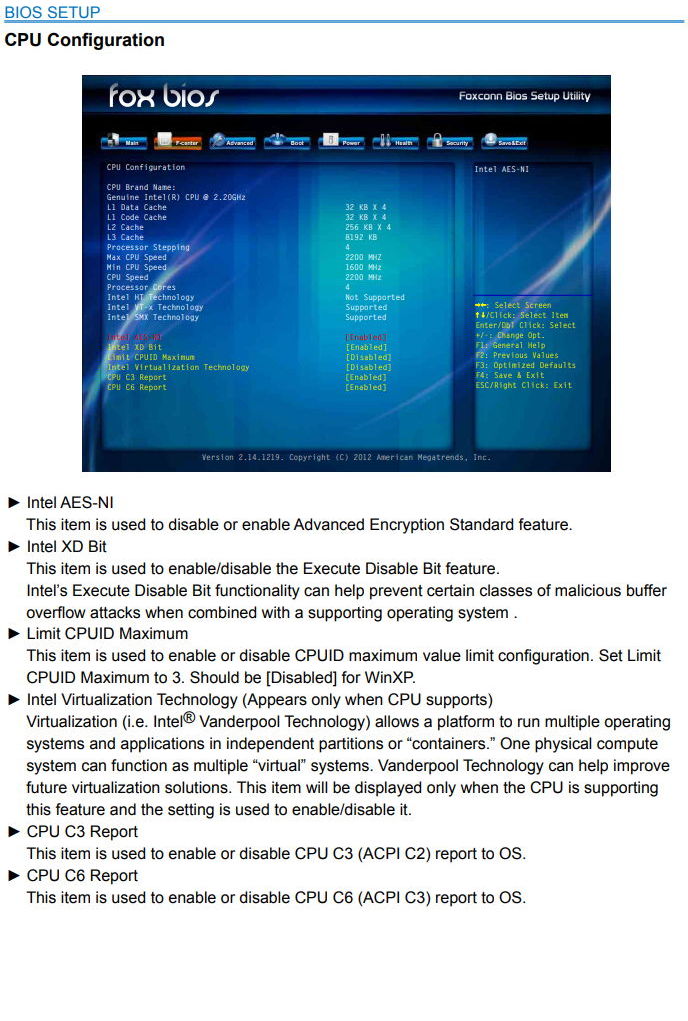

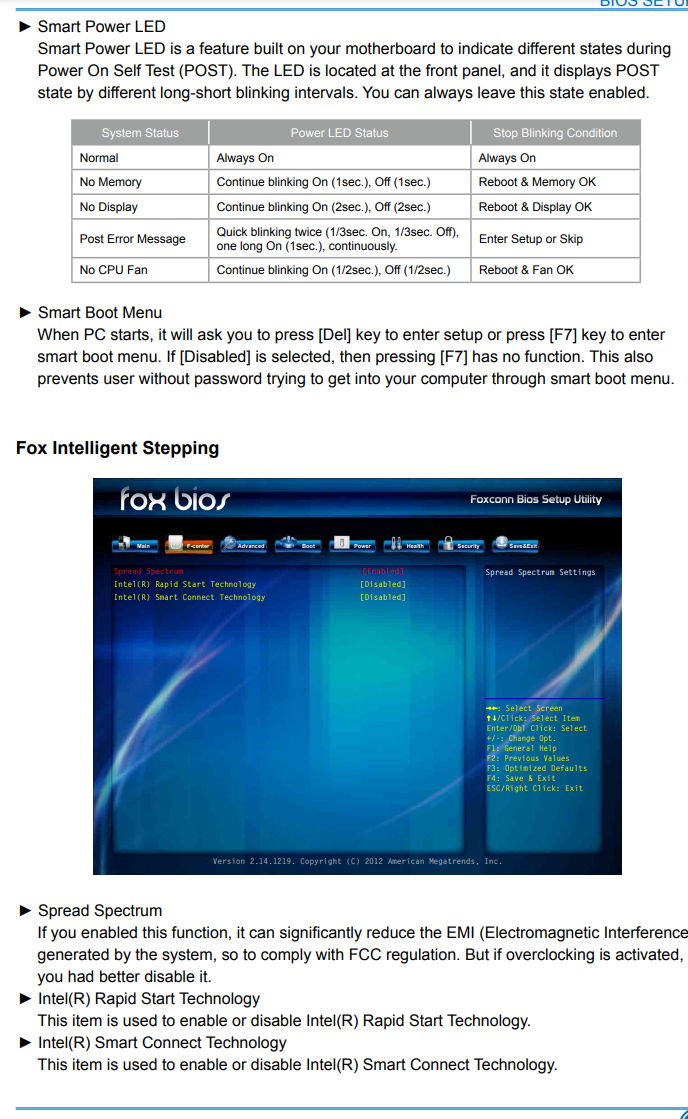

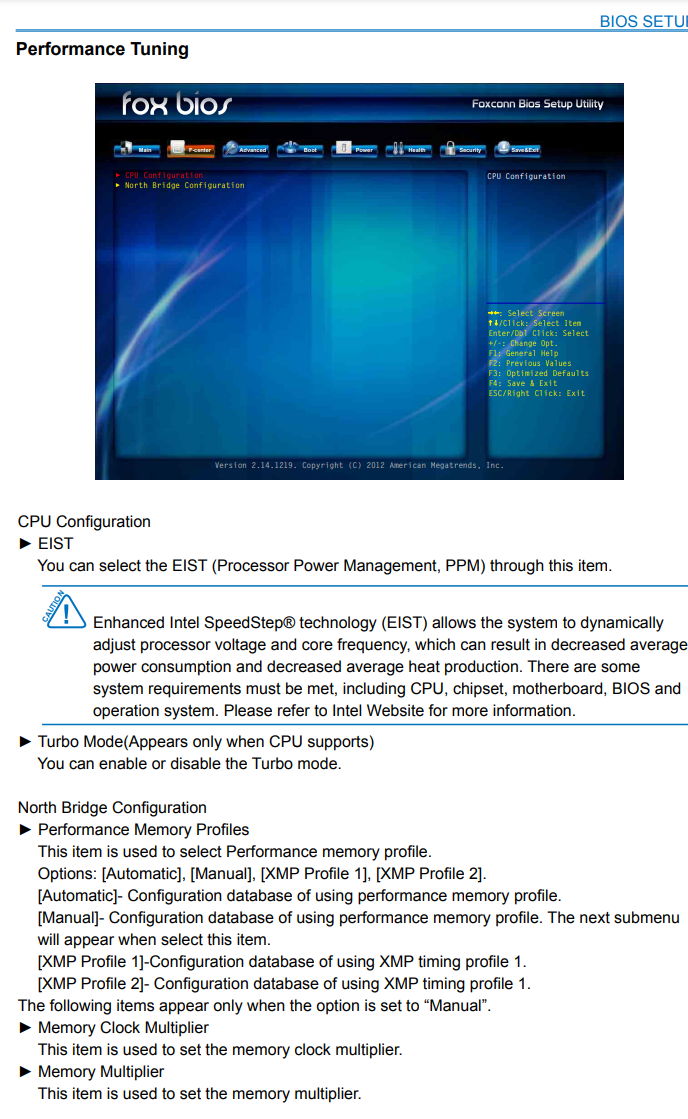

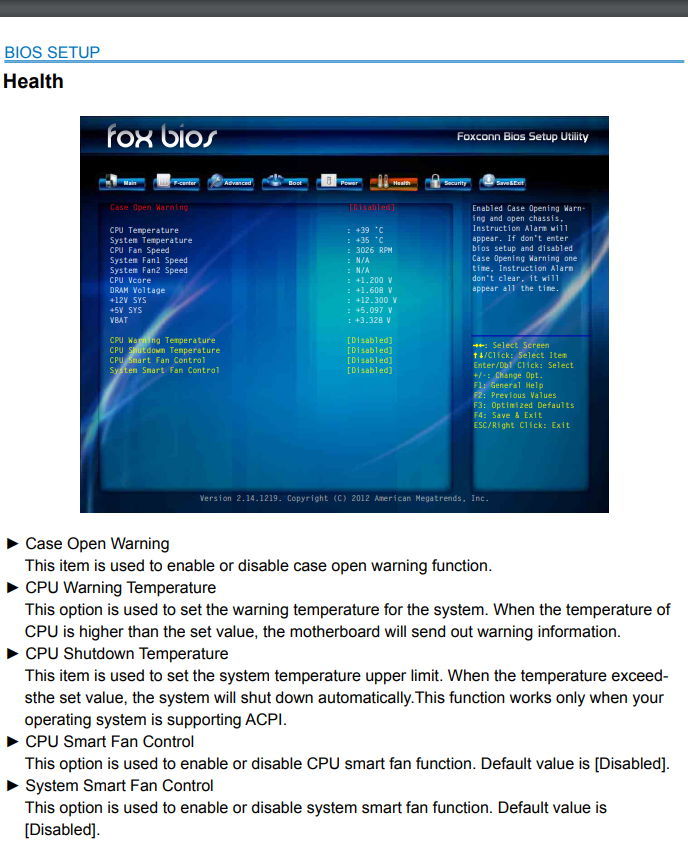

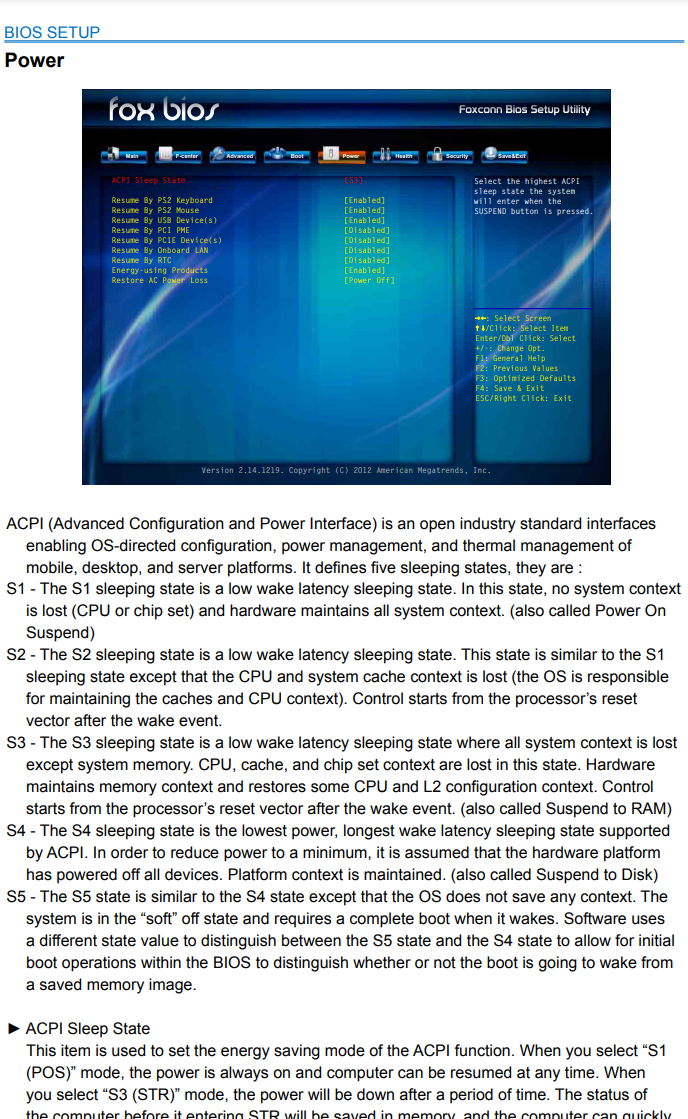

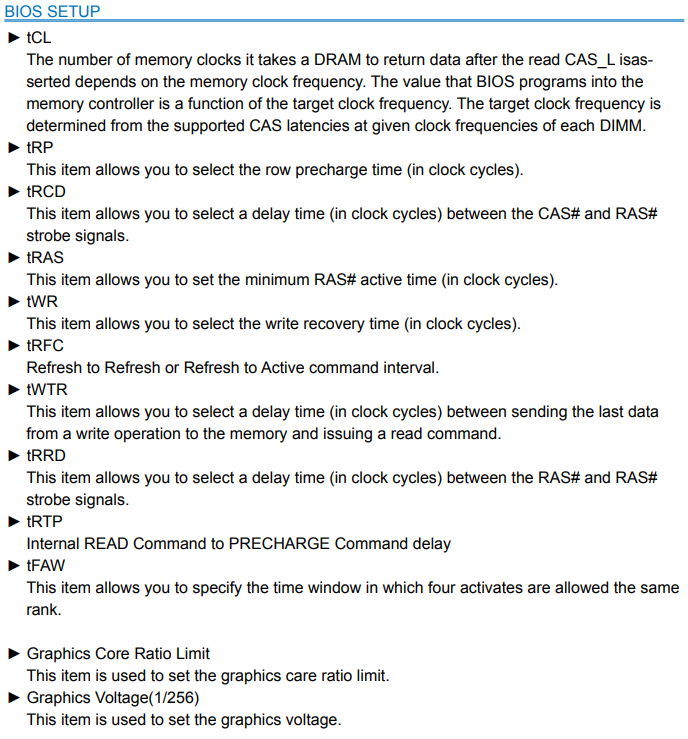

부팅할 때. POST화면과 BIOS셋업

DEL키로 들어가고 부트메뉴는 F7. 윈도우OS의 부트메뉴는 F8이던가? 그리고 F12는 뭐였지?









여기까지다. BIOS 셋업메뉴는 이것말고도 있지만, 설명서도 그다지 친절하지 않다. "A ENABLE/DISABLE은 기능 A를 ENABLE/DISABLE하는 것이다" 이런 식이다. -_- 수십 년 간 바뀌지 않는... 요즘 이 텍스트 몇 줄 보충해주지 못할 만큼 BIOS 펌웨어 메모리가 부족하진 않을 텐데 말야.
