병원에서 찍은 CT사진의 좌우 반전 표시에 대해 (챗봇 문답)

문답 기록입니다.



TV 의학프로그램이 보여주는 영상 중에, 의사가 CT 사진(transverse)을 설명하는데 좌우가 바뀐 사진에 대해

네. 그건 오류가 아니라 의도적인 표시 방식인 경우가 대부분입니다.

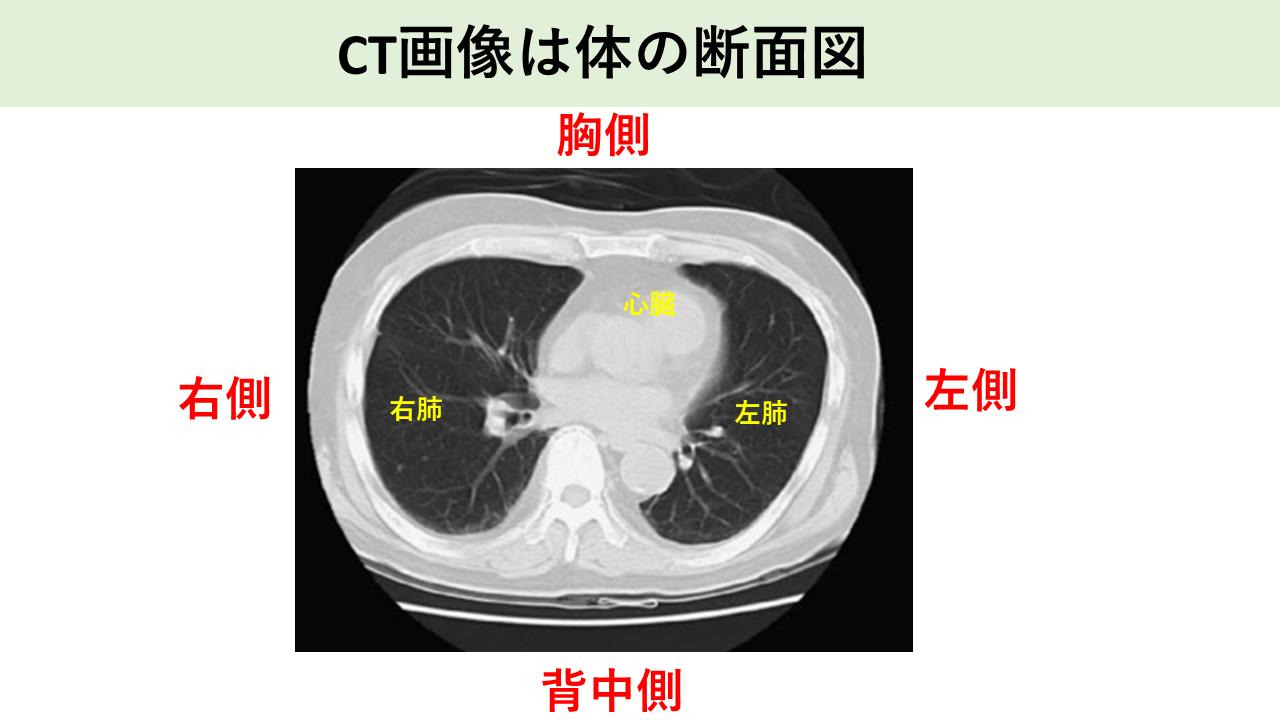

CT의 횡단면(transverse, axial) 영상은 크게 두 가지 관례가 있습니다.

1. 환자의 발쪽에서 머리를 바라보는 시점(View from the feet) ← 가장 흔함
2. 환자의 머리쪽에서 발을 바라보는 시점(View from the head)

의료 현장에서는 거의 항상 ①번, 즉 발쪽에서 올려다보는 시점을 사용합니다.

그러면 화면에서는

• 화면 왼쪽 = 환자의 오른쪽
• 화면 오른쪽 = 환자의 왼쪽

이 됩니다.

예를 들어 환자의 오른쪽 간에 종양이 있으면, CT 화면에서는 왼쪽에 나타납니다.

      의사(발쪽)

   화면 왼쪽      화면 오른쪽
      ↓               ↓
환자 오른쪽    |    환자 왼쪽

왜 이렇게 볼까?

해부학에서는 오래전부터 영상을 읽을 때

"환자와 마주보고 있다."

는 기준을 사용해 왔습니다.

흉부 X선도 마찬가지입니다. 의사가 환자와 마주 보고 있다고 생각하면 화면의 왼쪽이 환자의 오른쪽입니다.

CT와 MRI도 이 전통을 그대로 이어받았습니다.

그런데 TV에서는?

TV 프로그램에서는 시청자가 헷갈리지 않도록

• 원래 CT를 그대로 보여주는 경우도 있고,
• 좌우를 뒤집어서 "이쪽이 간입니다."라고 설명하는 경우도 있습니다.

그래서 프로그램마다 다를 수 있습니다.

간혹 방송 제작 과정에서 단순히 보기 편하게 좌우반전을 해 버리는 경우도 있는데, 이때는 의료인 입장에서는 상당히 불편한 영상이 됩니다.

좌우가 바뀌지 않은 경우도 있나?

네, 있습니다.

• 3D 재구성 영상
• 수술 내비게이션 화면
• 환자 설명용 영상
• 일부 교육용 애니메이션

등은 일반인이 이해하기 쉽도록 실제 몸의 좌우와 맞춰 보여주는 경우가 있습니다.

---

TV에서 의사가 설명하는 CT를 볼 때는 간이나 심장이 화면의 어느 쪽에 있는지를 보면 쉽게 구분할 수 있습니다.

• 간이 화면 왼쪽에 보이면 → 의료진이 사용하는 표준 CT 방향(환자의 오른쪽이 화면 왼쪽)
• 간이 화면 오른쪽에 보이면 → 좌우를 뒤집어 보여주었거나 다른 시점으로 표시한 것입니다.





'진단을 위한 영상'과 '설명을 위한 영상'은 목적이 다르다

(..) 사실 '진단을 위한 영상'과 '설명을 위한 영상'은 목적이 다르기 때문입니다.

의사 입장에서는 원본 DICOM 영상을 판독할 때는 평생 익숙해진 표준 방향(환자의 오른쪽이 화면 왼쪽)이 훨씬 편합니다. 모든 CT, MRI, PET를 그 기준으로 보기 때문에 다른 방식으로 보면 오히려 실수할 가능성이 커질 수 있습니다.

반면 환자에게 설명할 때는 상황이 달라집니다.



예를 들어 의사가 말하기를

"여기가 오른쪽 간입니다."

라고 하면서 화면의 왼쪽을 가리키면, 환자는 한 번 더 머릿속에서 좌우를 변환해야 합니다.



반대로 영상을 좌우 반전해서 보여주면

• "오른쪽 갈비뼈 아래가 아프셨죠?"
• "바로 여기, 오른쪽 간에 이런 병변이 있습니다."

처럼 말과 영상이 일치합니다. 환자는 자신의 몸을 기준으로 바로 이해할 수 있으니 훨씬 직관적입니다.

특히 복부는 말씀하신 것처럼 환자가 손으로 직접 짚어가며 이해하기 쉽습니다.

• 우상복부 → 간, 담낭
• 좌상복부 → 비장
• 우하복부 → 충수
• 좌하복부 → S상결장

이런 위치 관계를 영상과 그대로 대응시키면 설명이 훨씬 쉬워집니다.



최근에는 PACS(의료영상시스템)에서 좌우 반전, 상하 반전, 회전을 버튼 하나로 할 수 있어서, 환자 설명 시에만 영상을 뒤집어 보여주는 의사도 예전보다 많아진 것 같습니다. 실제로 임상에서는 "환자에게 이해시키기 위한 화면"을 따로 만들어 설명하는 경우도 있습니다.



다만 한 가지는 반드시 지켜야 합니다. 의료진끼리 진료하거나 판독 기록을 남길 때는 표준 방향을 유지해야 한다는 점입니다. 예를 들어 회진 중에 "화면 오른쪽 병변"이라고 말했는데 누군가는 반전된 화면을 보고 있다면, 좌우가 바뀌는 심각한 의사소통 오류가 생길 수 있기 때문입니다.



결국 가장 합리적인 방식은 다음과 같습니다.

• 의료진끼리 진단·판독: 표준 CT 방향 유지.
• 환자·보호자 설명: 필요하면 좌우를 반전하여 실제 몸과 같은 방향으로 보여주기.

사용자께서 최근 몇 년간 여러 병원에서 경험하신 것처럼, 환자 중심 설명을 중시하는 의사일수록 두 번째 방식을 선택하는 경우가 점차 늘어나는 것으로 보입니다. 이는 영상 판독의 표준을 바꾸는 것이 아니라, 설명의 이해도를 높이기 위한 의사소통 방식의 변화라고 볼 수 있습니다.





그게 의료진 입장에서는 꽤 중요한 장점입니다.



예를 들어 흉부 X선(PA 촬영)과 CT를 같이 보면서 설명한다고 해보죠.

• 흉부 X선: 화면 왼쪽 = 환자의 오른쪽
• 표준 CT 횡단면: 화면 왼쪽 = 환자의 오른쪽

이렇게 되면 두 영상을 번갈아 보더라도 좌우 관계가 일관됩니다.



예를 들어 오른쪽 폐의 병변이라면

• X선에서도 화면 왼쪽
• CT에서도 화면 왼쪽

에 나타나므로, 영상의학과 의사나 흉부외과 의사는 자연스럽게 비교할 수 있습니다.



반면 CT만 환자 기준으로 뒤집어 놓으면

• X선은 화면 왼쪽이 오른쪽 폐
• CT는 화면 오른쪽이 오른쪽 폐

가 되어 두 영상을 비교할 때마다 머릿속에서 좌우를 다시 변환해야 합니다.



또 하나 이유가 있습니다.

CT는 원래 수백 장의 연속 단면을 스크롤하며 판독합니다. 영상의학과 의사는 머릿속에 3차원 구조를 그리면서 "간을 지나 신장으로, 신장을 지나 골반으로..." 이어서 보기 때문에, 전 세계적으로 같은 방향을 쓰는 것이 훨씬 안전합니다. MRI도 같은 이유로 같은 관례를 따릅니다.



그래서 목적에 따라 가장 편한 방향이 달라집니다.

• 진단과 판독: X선·CT·MRI 모두 같은 좌우 규칙을 유지하는 것이 유리합니다.
• 환자 설명: 실제 몸과 같은 방향으로 뒤집어서 보여주는 것이 이해하기 쉽습니다.

사용자께서 앞서 말씀하신 경험처럼, 최근에는 외래 진료실에서 의사가 "여기가 오른쪽입니다."라고 말하며 환자 기준으로 영상을 돌리거나 좌우를 반전해 설명하는 경우가 늘어난 것도 이런 이유 때문이라고 볼 수 있습니다. 판독은 표준 방향으로 하고, 설명은 환자에게 가장 직관적인 방향으로 하는 것이 두 목적을 모두 만족시키는 방식인 셈입니다.





의료진은 CT를 볼 때 “해부학적 단면”으로 배우지만, 환자는 CT를 볼 때 “내가 검사대에 누워 있었던 경험”을 떠올립니다

(......)

의료진은 CT를 볼 때 “해부학적 단면”으로 배우지만, 환자는 CT를 볼 때 “내가 검사대에 누워 있었던 경험”을 떠올립니다. 두 사람의 머릿속 기준 좌표계가 애초에 다릅니다.



간단히 그려보면:

환자는 이렇게 기억합니다.

• 천장을 보고 누워 있었음
• 내 오른손은 오른쪽에 있었음
• 내 왼손은 왼쪽에 있었음

그래서 화면을 보면 무의식적으로 “위에서 내려다본 내 몸”이라고 해석합니다.

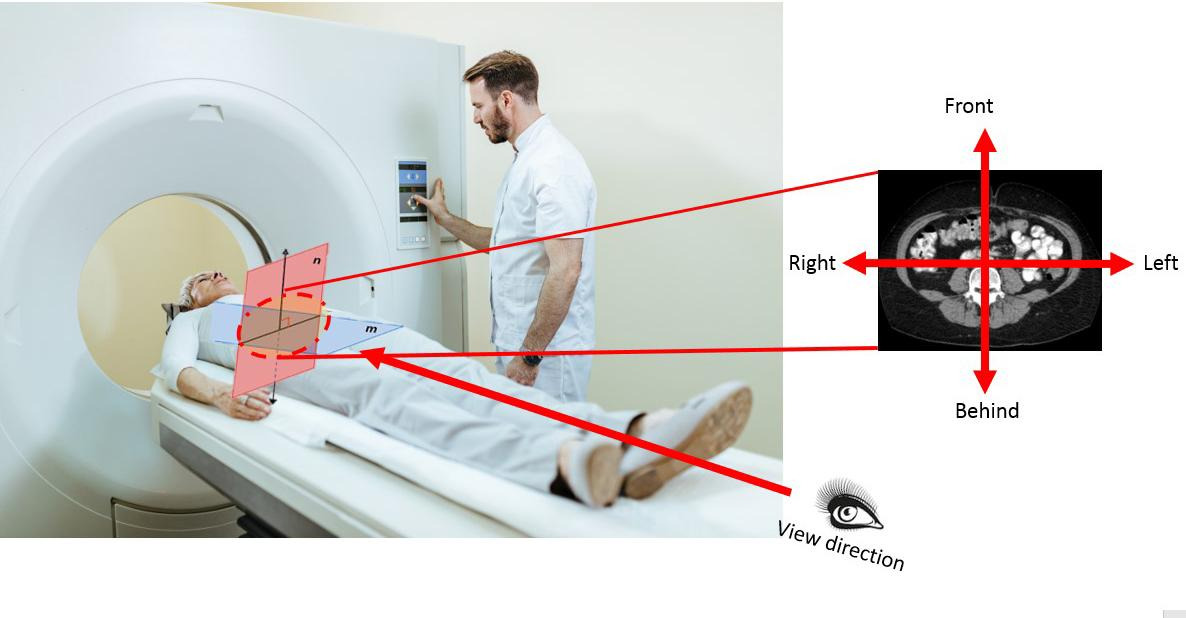

하지만 표준 CT는 아래처럼 발쪽에서 올려다본 시점입니다.

즉 환자가 기대하는 시점과 180도 반대인 셈이죠.

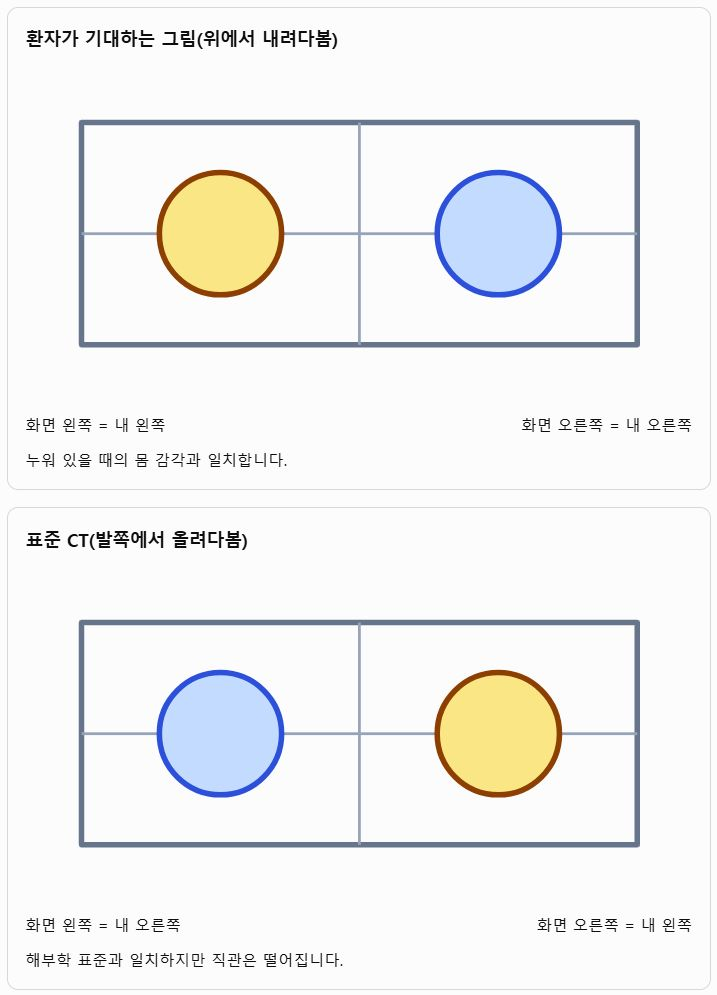

같은 횡단면을 두 방식으로 그리면 느낌이 완전히 달라집니다.





노란색 원이 오른쪽 간이라고 하면, 환자 기준 그림에서는 오른쪽에 있지만 표준 CT에서는 왼쪽에 나타납니다. 처음 보는 사람이 “왜 반대로 나오지?”라고 느끼는 것이 아주 자연스럽습니다.



반대로 흉부 X선은 대부분 앞에서 마주 보는 그림으로 인식됩니다.

• 의사가 환자 앞에 서 있는 느낌
• 해부학 책 그림과 같은 방향
• 심장이 화면 오른쪽에 보이면 “환자 왼쪽 심장”이라고 쉽게 받아들임

그래서 일반인은 큰 위화감을 느끼지 않습니다.



재미있는 점은, CT를 여러 번 찍어 본 환자들은 시간이 지나면서 의료진의 좌표계에 적응하기도 한다는 것입니다. “간이 화면 왼쪽에 보이면 내 오른쪽이구나”를 학습하는 것이죠. 하지만 처음 접할 때의 생소함은 바로 사용자가 말한 누워 있던 신체 감각 때문에 생기는 것이 맞습니다.



실제로 환자 설명용 소프트웨어 중에는 ‘환자 시점’ 버튼을 제공하는 경우도 있습니다. 의료진이 판독할 때는 표준 방향으로 보고, 설명할 때만 환자 기준으로 돌려 보여 주는 기능입니다. 이는 단순한 편의 기능이 아니라, 사람마다 다른 공간 좌표계를 맞춰 주는 의사소통 장치에 가깝습니다.



(생략)



• 외래 진료실에서는 목적이 '환자의 이해'입니다.
  • "여기가 오른쪽 간입니다."
  • "여기가 왼쪽 폐입니다."
  • 말과 화면이 일치하는 것이 훨씬 중요합니다.
• 의료인을 대상으로 하는 강의나 방송, 또는 영상의학과 스타일의 설명에서는 표준 방향을 유지하는 경우가 많습니다.
  • 의료인이라면 모두 같은 좌표계를 사용하므로 혼란이 없습니다.

(생략)



• 환자 기준으로 보여주면: "일반인이 이해하기 쉽게 설명하는 스타일이구나."
• 표준 CT 방향으로 보여주면: "평소 의료진이 보는 화면 그대로 설명하는 스타일이구나."

(생략)





이 질문을 한 이유

딱히 뭐가 좋다고 말하려고 적은 글이 아니다.

진료실에서 CT사진을 보여주며 설명하는 A의사는 척추뼈를 아래로 한 사진에서 왼쪽에 간이 보이게 보여주었고 B의사는 간이 오른족에 보이게 사진을 보여주었다. 그리고 얼마 전에 TV 의학프로그램에서도 C의사는 A타입, D의사는 B타입이었다. 그런 것이 왜 그런가를 물어보고 얻은 대답이다. 나말고도 궁금했던 사람이 있을 테니까 적어둔다.
