태양광모듈연결하는 MC4 커넥터 메모 /:/ 결선작업시 극성 주의

점검이나 인버터 교체를 위해 커넥터를 분리할 때.

플라이어로 집거나 전용 스패너로 잡으면 물린 이가 들어가서 뺄 수 있다.



3분 정도부터



태양광인버터 고장났는지 이상유무 점검하는방법 테스트하려면 VICTEK 태양광인버터수리업체 - 목수의 꿈 2020

https://youtu.be/8yMyBPwfW0A?si=ee1VuwirudGsw403&t=180

.

.

.

.

.





* 이건 다른 영상을 찾다 본 것



인버터에 모듈 DC출력이 나오는 입력단 극성을 잘못 연결해서 고장낸 경우.

저 주인분은, 농장에 발전소를 만든 경우같은데, 오래된 시설이라서 전반적으로 손버며 케이블 커넥터 결선까지 수작업으로 다시 해주다 실수했다고



https://www.youtube.com/watch?v=rRVmvqMQJKY&t=220s

.

.

.

.

.



커넥터 열화

십여 년이 돼가니 이런 영상도 나온다.

https://blog.naver.com/safety-114/222120720304

태양광 인버터 MC4 커넥터 열화

.

.

.

.

.



커넥터 조립방법

PV케이블의 피복을 벗기고 커넥터 속 금속 슬리브를 대고 압착할 때 커넥터 전용 압착기(압착툴)를 사용하기. 빠지지 않게 단단하게 꼭 물린 것을 반드시 확인. 6SQ용 케이블을 사용하므로 6SQ용 압착기를 사용.

그리고 스패너형 툴을 사용해 플라스틱 부품을 조여 완성



굿위(GOODWE) 인버터 KS8565 접속반 분리형 DC커넥터 조립방법(MC4)
주식회사디씨앤씨에이 2021

https://www.youtube.com/watch?v=l3DTfjPgEg4

.

.

.

.



다른 조립영상

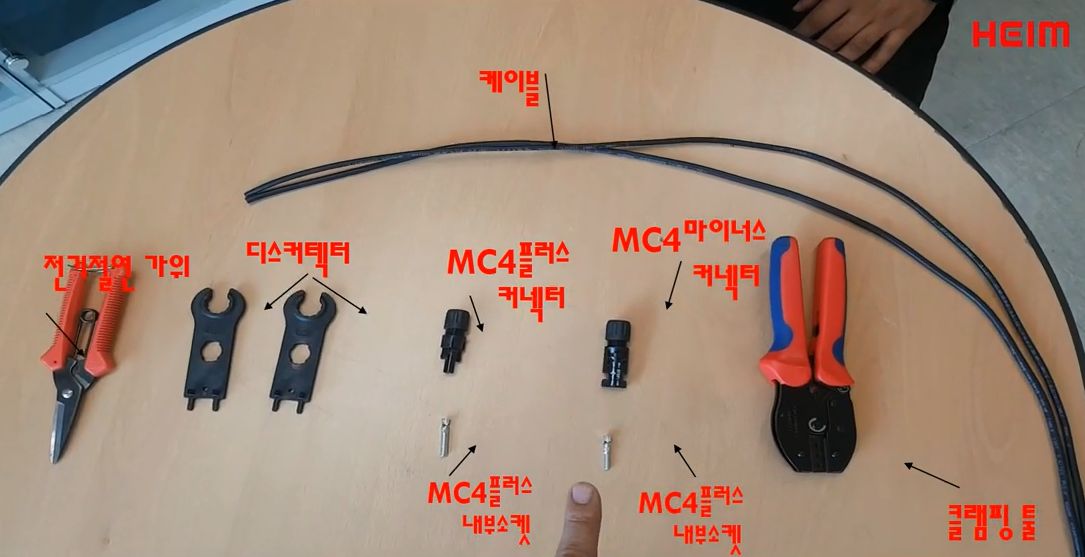

[하임전자] MC4 컨넥터 연결방법
하임전자주식회사

https://www.youtube.com/watch?v=RXEinmd2d1c

.

.

.

.

.





MC4 커넥터 종류

mc4 종류 - 파워센터 캠핑전기 닷 컴

https://www.youtube.com/watch?v=gyS83UVuqXw

.

.

.

.





ps.

이걸 왜 실수할까생각했는데, 조금 해보니 그게 아니네..



뭉치로는 빨강선 파랑선을 나눠 팔지만, 적어도 우리집 미니태양광 PV패널은 그렇게 안 나온다. 전부 깜장이다. 단, 패널에서 선이 나오는 쪽에 +, - 극성표시가 돼있다. 그리고 인버터쪽에도 당연히 극성표시가 돼있다. 그리고 +선과 -선은 암수 모양이 다르다. 그래서 평소에는 문제가 생기지 않는다. 문제는 중간에 병렬, 직렬연결을 하며 Y케이블을 사용할 때와 어떤 이유로 직접 결선작업을 할 때.
