태양광 인버터 교체 영상 (유튜브)

첫 번째 영상에 나온 사례는 3kW짜리 주택태양광입니다.

2022년말기준 주택용 태양광은 500W짜리 패널 6장으로 3kW를 구성하기도 했다고.



모듈에서 인버터로는 전기가 가는데

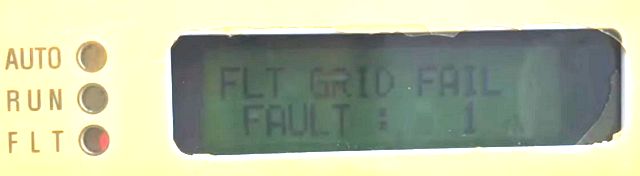

인버터에서 그리드 페일(GRID FAIL) 나온 것.

저 고장난 것은 마지막 점검이 11년 전. 극초기에 단 집인 듯.





구형 인버터를 교체하는 데 사용한 것은 금비전자 Solaizer S3 (3kW)라고.



가정용 3kw 태양광인버터 교체와 병렬차단기 배선요령
홍구네 모든 DIY 2022.12

https://youtu.be/IIlBu1rawUQ

.

.

.

.

.



교체 전에 설명서를 잘 읽고 순서대로 해야 설치 중에 패널이나 인버터가 고장나는 일이 없다.

열화된 오래된 커넥터 분리, 고장난 인버터 교체.

전선에 새 커넥터를 결선하고 인버터에 달기.

인버터 설명서에 보이는 결선방식 선 극성 잘 보기



미니태양광용 마이크로인버터와는달리 인버터에 전원스위치가 있고, 인버터와 모듈 사이에도 차단기가 있다.

교체 전에 차단기와 전원을 내려주기.

(미니태양광용 마이크로인버터는 그게 없어서, 반드시 교류쪽 케이블을 먼저 뽑고, 패널쪽 케이블도 볓을 가려서 출력이 안나오게 하고 뽑으라는 글을 어디서 본 적있다. 이 부분은 다시 확인하기)







다른 영상 하나.



이건 고장난 기계를 보여주는 것은 아니고, 고장났다고 가정하고 인버터를 교체하는 방법을 보여주는 영상

태양광인버터 고장으로 직접 인버터 교체하기 - DC 2023.7

https://www.youtube.com/watch?v=FyunApTFEDs

.

.

.

.

.
