NVMe SSD를 꽂아 쓸 어댑터 생각, PCIe Gen ? 인터페이스규격과 전송속도한계에 대해 찾아본 것

PCIe 슬롯은 어느 세대나 같은 모양으로 x1, x16 정도는 달려있다. x16은 VGA용이고, x1은 혹시 쓸 데가 있으면이란 느김으로, x2와 x4, x8가 달린 보드는 기억에 없는데, 생각해보면, PCIe x16 1개, x1 1~2개 정도 달아주는 mATX보드는, x1짜리 슬롯을 x4짜리로 해주면, SSD를 확장하려는 사람에게는 더 좋았을 것이다.

그리고 슬롯은 다 달려있지만 그 인터페이스가, (Gen 1, Gen 2,) Gen3, Gen4 중 어느 것인지는 메인보드 칩셋과 거기 꽂는 CPU가 결정한다는 모양이다. 언젠가 보고 적기도 했을텐데, 관심없다보니 다 잊어버렸다...



아래는 몇 군데 소스

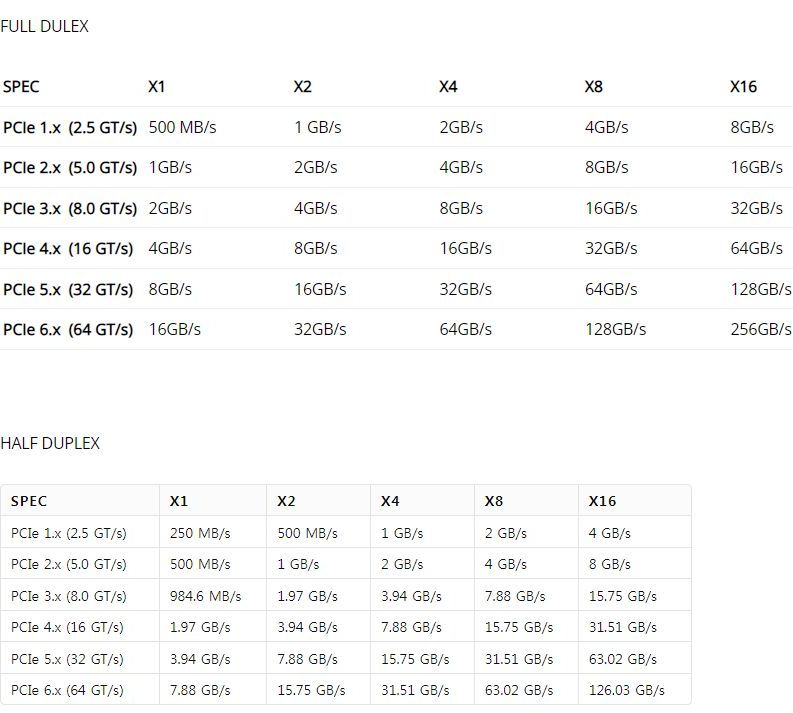

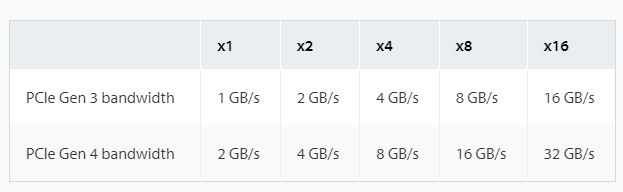

PCIe 슬롯 대역폭

https://www.kingston.com/en/blog/pc-performance/pcie-gen-4-explained



https://nascompares.com/answer/what-is-pcie-speed-from-gen1-to-gen6/

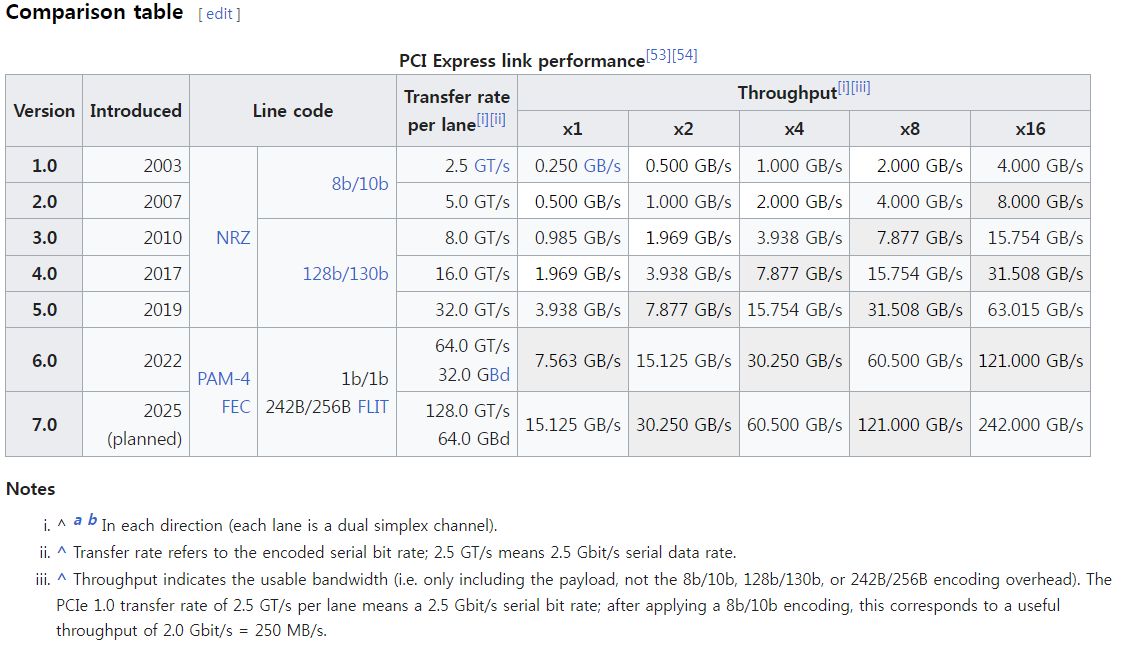

https://en.wikipedia.org/wiki/PCI_Express





내 구형 메인보드

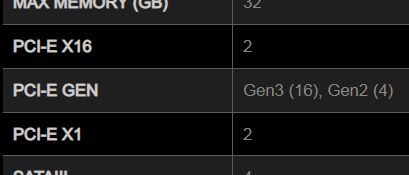

내 하스웰 메인보드( MSI B85M-G43 )는 x16 슬롯이 2개, x1슬롯이 2개 보이는데, x16슬롯은 1개는 Gen3이고 나머지 1개는 Gen 2다. x1 슬롯은 아쉽게도 Gen2. 그리고 NVMe 슬롯은 없다.

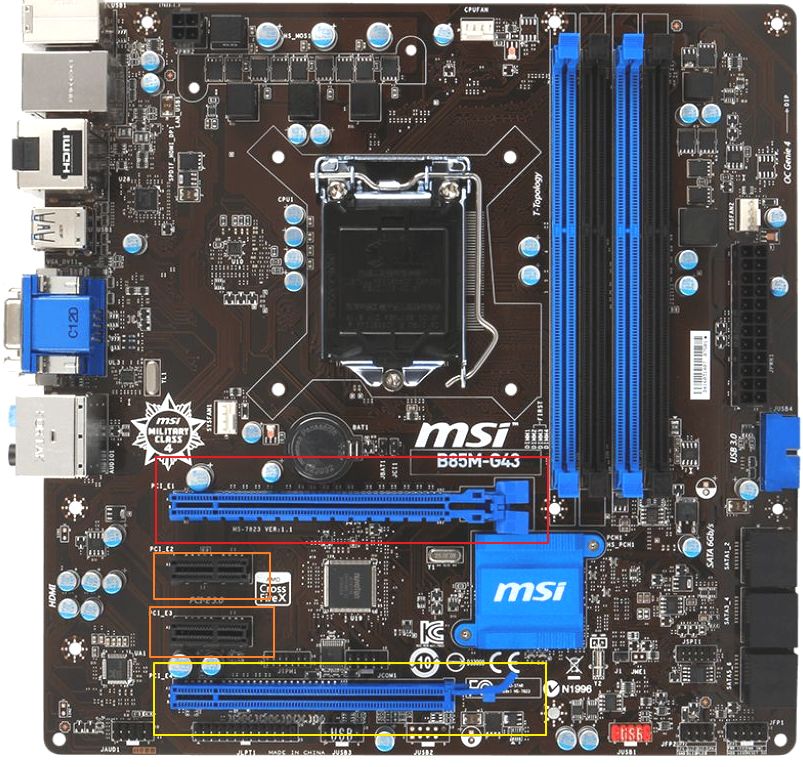

제조사 사진을 가져왔다. 뭔가 내 보드와 조금 다른 느낌도 들지만 어쨌든.



(옛날 DIY 개조기 중에는, x4 슬롯에 x16카드를 꽂기 위해 x4슬롯의 오른쪽 막혀있는 부분을 톱으로 썰어 카드를 꽂을 수 있게 해줬다는 말도 본 적 있다. 진짜 그게 가능한 일이었는지, 그리고 모든 종류의 확장카드에 대해 그렇게, 예를 들어 x1 슬롯의 오른쪽 옆을 뚫어서 x4 슬롯용 카드를 억지로 꽂아 사용하는 개조가 지금도 가능한지 여부는 나는 모르겠지만)





https://www.msi.com/Motherboard/B85M-G43/Gallery

https://www.msi.com/Motherboard/B85M-G43/Specification



그렇기 때문에, 여기에 SSD를 달아 쓰려면 x16슬롯 중 하나에 어댑터를 다는 게 좋겠다.



어댑터는 x1, x4, x16 짜리가 보이던데, 저 표를 보면 아무래도, Gen2 에 x1짜리는 성능을 까먹을테니 최소 x4짜리가 필요할 듯. 그런데, Gen2 x16 슬롯에 x4 어댑터를 끼우면 최대 2000MB/s 밖에 전송률이 안 나온다는 말인데.. 게임은 거의 안 하니 VGA와 자리를 바꿔서 Gen3 x16 슬롯에 박으면 최대 4천까지 나오니까 보급형 NVMe SSD 성능은 그런대로 뽑아줄 것 같고. 일단은 짐작이다.

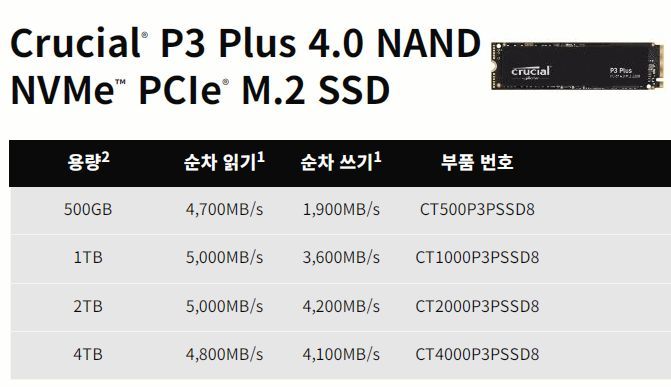

마이크론 크루셜 P3 512기가짜리가 스펙상 읽기성능은 5천가까이 나온다고 한다.

쓰기성능은 용량따라 다르다.



크루셜 공홈



https://www.crucial.kr/products/ssd/crucial-p3-plus-ssd



어느 구매경로든,

512기가의 1.5배 남짓에 1테라값이고, 다시 그것의 1.x배에 2배 용량이라는 식으로 "이왕이면"하고 유혹한다. 게다가 쓰기성능도 점점 좋아진다. 특히 500기가와 1테라는 제조사스펙이기는 해도 차이가 크네. ;;
