라이카 DISTO™ (Leica의 레이저 거리측정기)/ '레이저' 거리측정기 사용상 안전에 대해 조금 찾아본 것 메모

업계 최고급품인 듯.
공구는 눈을 호강시킨 다음에, 예산이 부족해 어쩔 수 없으면 하나씩 포기해가며 눈높이를 낮춰가야..
특히 측정공구는 정확도, 정밀도가 중요하니까 일껏 측정해놔도 내가 믿을 수 없거나, 다른 사람이 참고해 쓰도록 자신있게 설명할 수 없다면 완전 꽝이다.

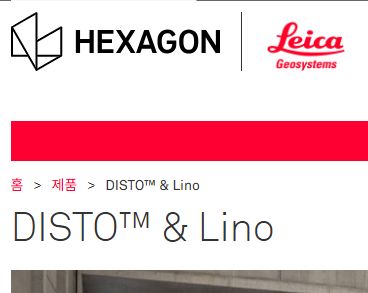

홈페이지


https://leica-geosystems.com/
https://leica-geosystems.com/ko-kr/products/disto-and-leica-lino


라이카 디스토

라이카 디스토
오리지널 레이저 거리 측정기
Leica DISTO 시리즈는 간단한 거리를 가끔 측정하든 CAD 소프트웨어에서 추가 처리를 위해 복잡한 형상의 측정 데이터가 필요하든 모든 용도에 적합한 완벽한 레이저 측정 도구를 제공합니다.

https://shop.leica-geosystems.com/global/measurement-tools/disto/leica-disto-overview

측정 결과를 캐드용 파일로 만들어준다고 한다.

가장 값싼 DISTO D1은 115유로부터 시작.

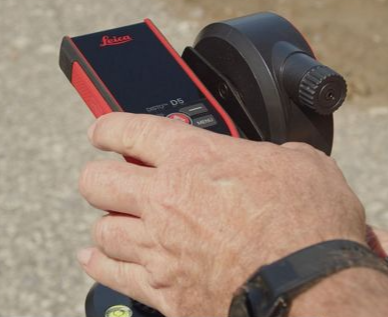

포인트파인더

실내에서 사용할 때는 레이저 포인터가 반짝이는 부분을 보기 쉽다.
하지만 야외에서, 특히 햇볕이 강할 때나, 수십 미터 너머를 포인터가 잘 조준하고 있는지를 사람눈으로 확인하기는 어렵다.^[각주:1] (레이저포인터야 반사에 문제가 없다면 문제없이 값을 내준다)

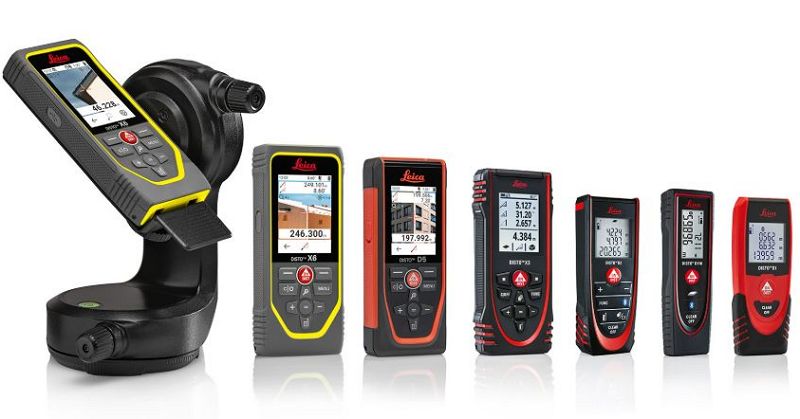

이 때는 포인트파인더라는 물건을 쓴다고 한다. 그것이 위 이미지에서 맨 왼쪽, 거리측정기를 올려놓은 마운트다. 포인트파인더는 글자 그대로 그냥 마운트다.
이걸 올려놓고 쓰는 거리측정기 모델은 자체적으로 이미지 센서가 달려있다. 줌이 돼서 망원경보듯 겨냥을 할 수 있다. 그리고 거리측정기 자체 센서고, 거리측정기의 화면을 보고 확인하는 것이므로, 눈을 상하지 않는다.

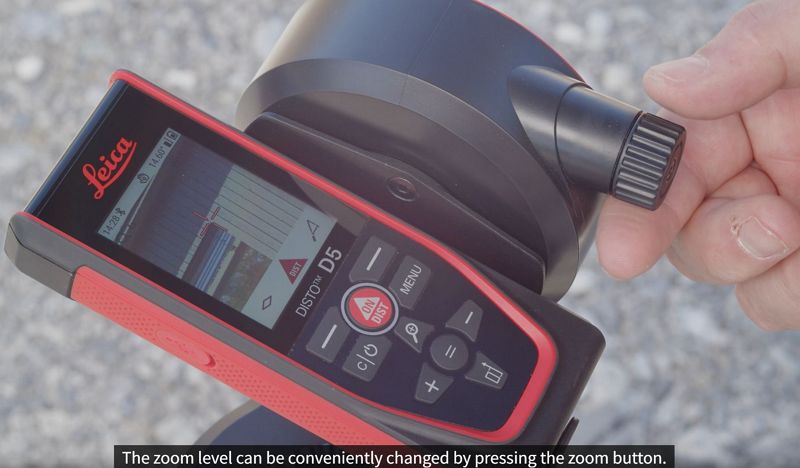

위 사이트에 있는 설명 영상 중 하나.

이런 측정공구들이 그렇듯이, 고급품들은 결과값을 파일로 저장해 유선이나 무선으로 전송한다고 한다. 일단 CAD용 DXF파일이나 엑셀 파일, 자체 포맷 파일로 만든다고 광고.

===============
여기서부터는 확인하지 않은 내 혼자 생각인데,

(아주 값싼 레이저 거리측정기도 40~70미터 정도를 잰다고 광고하고 100미터 이상도 나온다. 그런 만큼 실외에서 사용할 때는 눈을 조심해야 한다는 이야기를 볼 수 있다. 특히, 잘 안 보인다 해서 포인터를 눈 근처려 레이저 반사광이 눈에 오게 하는 실수는 절대로 하지 말라는 것(정말로 아주 멀다면 빛이 거기까지 갔다 오면서 좀 약해져있을 수도 있겠지만, 건물 측정이라서 가깝다면 진짜 위험할 것이다). 시신경이 죽어서 바로 실명하거나 시력이 크게 나빠지거나 실명하는 날이 일찍 올 테니까. 레이저포인터를 눈에 바로 맞는 것과 다를 게 없다.)
===============

https://shop.leica-geosystems.com/global/measurement-tools/disto/leica-disto-x6-p2p-package/buy#product-features-anchor



라이다 스캔만큼은 아니겠지만

고급품 풀세트는
실내외에서 사용할 때, 삼각대에 올려 위치를 고정한 다음
여기저기 측량할 곳을 조준해 수동으로 포인터를 찍어주면
도형, 도면으로 만들어 기록해
현장에서 앱으로 확인할 수도 있고,
그 데이터를 나중에 캐드나 엑셀파일로 저장해 쓸 수 있게 한다.
ㅡ 토지 측량
ㅡ 실내 인테리어
ㅡ 건축공사
https://shop.leica-geosystems.com/global/measurement-tools/disto/disto-outdoor#outdoor
https://shop.leica-geosystems.com/global/measurement-tools/disto/facade-and-scaffolding-construction



Leica DISTO 레이저 거리측정기, 비교표

https://shop.leica-geosystems.com/global/measurement-tools/disto/disto-application

표에서 재미있는 항목 하나.
"Smart functions using distance and inclination for calculation"
거리와 경사를 계산에 사용하는 스마트 기능
이건 디스토 X3, 디스토 D5, 디스토 X6 에서 지원되고, 디스토 D1, D110, D2에는 없다.
(이것저것 뒤져보며 왜 이 제품은 각도측정까지 하면서 각도와 거리로 다른 부분을 계산하는 기능은 없는 걸까 궁금했는데 ^^)

디스토 D1는 +-2mm, 중간 모델 둘은 +-1.5mm, 가장 고급 모델 셋은 +-1mm

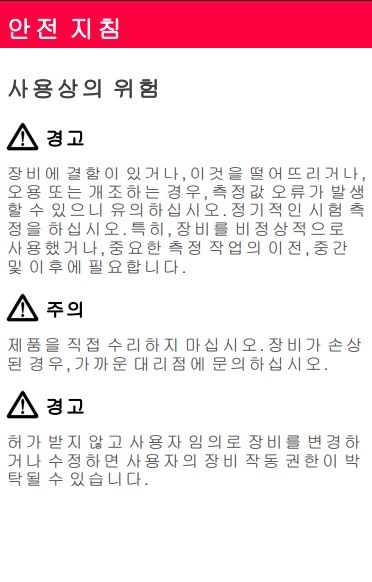

가장 값싼 DISTO D1의 설명서/ 레이저 안전 지침

https://shop.leica-geosystems.com/global/measurement-tools/disto/disto-support
https://shop.leica-geosystems.com/sites/default/files/2021-10/Leica_DistoD1_UM_ko.pdf
다행이 한국어 설명서도 있다.

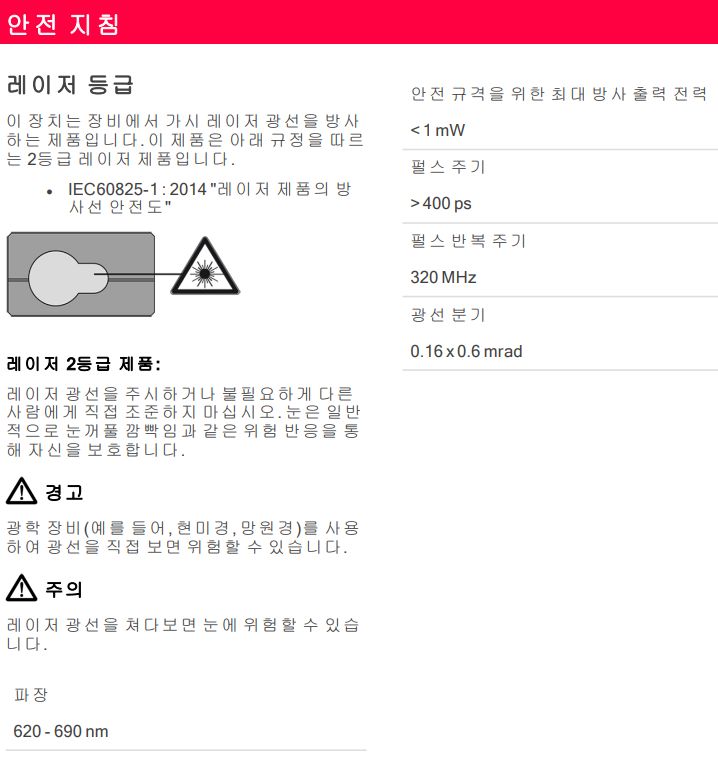

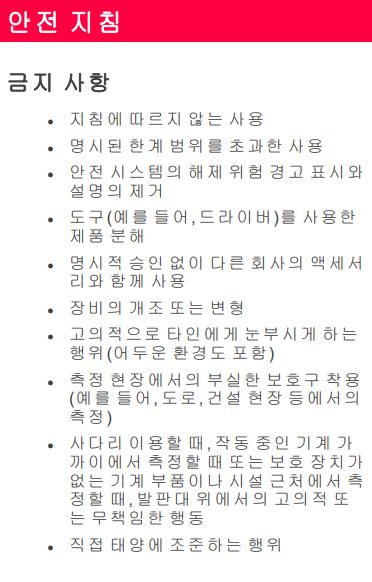

그 중 레이저와 관련한 안전 지침 부분만 인용한다.

635nm 파장, 출력 < 1mW 인 저출력을 사용한다. 이건 적색 레이저를 사용하는 거리측정기라면 비슷할 것.
라이카는 좋은 회사인 만큼 추가 정보도 주는데,

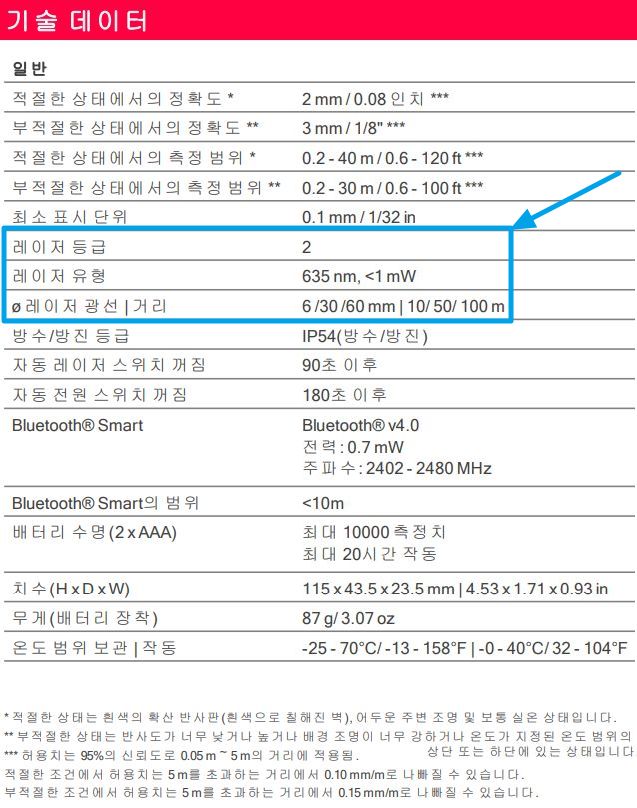

거리에 따른 레이저광선의 지름이다.
10/50/100m에서 각각 6/30/60mm 라고 한다. 이것은 물체 표면에 맺히는 레이저 표시일 것이다.

===============
여기서부터는 확인하지 않은 내 혼자 생각인데,

그러므로,
이 거리에서 반사돼 거리측정기에 돌아오는 레이저광선의 지름은 훨씬 클 것이다. 그러니까, 반사면이 거울면이고 수직입사라고 해도 지름은 저 두 배가 될 것이며, 만약 백색 수성페인트를 칠한 콘크리트 벽이라 난반사가 좀 있다면 더 큰 지름으로 돌아올 것이다.
따라서, 특히 몇 미터 이상 거리를 잴 때 레이저거리측정기를 사용할 때는 절대로, 얼굴 가까이에 두고 사용하면 안 되겠다.

* 거울면 등 매끄러운 반사면일 경우 반사각에 따라서는 레이저 거리측정기의 빛이 그대로 눈으로 반사대 들어오는 사고가 생길 수 있으니, 필요하면 측정할 곳에 다른 재질을 붙이고 재라는 주의문을 제품설명에 달아놓은 판매자도 있었다.

===============









ㅡ 레이저포인터보다 약하지만 절대로 사람을 겨누지 마라.
ㅡ 광선이 나오는 곳을 절대로 눈으로 쳐다보지 말 것. 광선이 반사돼오는 경로상에 눈이나 망원경, 현미경 등이 있어서는 안 된다.

======
ㅡ 신뢰할 수 없는 어떤 문서를 보면, 레이저포인터 종류는 디지털카메라 종류의 센서를 고장내는 경우가 있다고 한다.
ㅡ 다른 링크 하나를 보면
야외에서는 녹색빔이 적색빔보다 잘 보인다. 훨씬 밝다 = 빔의 에너지가 더 세다 (= 실수로 맞는 사고가 생기면 더 나쁘다^[각주:2])
녹색빔은 더 멀리 측정할 수 있다. 그런데 출력도 더 높다(더 비싸고, 사용시 배터리도 더 빨리 닳는다).




그 외 링크.

국내 측량기기 몰 한 곳의 상품설명. 최고급라인업인 디스토 X6 P2P 패키지
https://jmoptics.com/product/leica-disto-%EB%9D%BC%EC%9D%B4%EC%B9%B4-%EB%94%94%EC%8A%A4%ED%86%A0-%EB%A0%88%EC%9D%B4%EC%A0%80-%EA%B1%B0%EB%A6%AC%EC%B8%A1%EC%A0%95%EA%B8%B0-x6-p2p-%ED%8C%A8%ED%82%A4%EC%A7%80-%EB%A0%88%EC%9D%B4%EC%A0%80%EC%9E%90%EB%A0%88%EC%9D%B4%EC%A0%80%EC%A4%84%EC%9E%90/7212/?srsltid=AfmBOord9BHUZ3F9YnycZf0OEk_z260I_sAzqjNA3HV4132wVdLV9cJu

(본격적으로 사용하는 3D 측량기기, 3D 이미지 스캐너 라인업은 따로 있다)
https://jmoptics.com/product/leica-%EB%9D%BC%EC%9D%B4%EC%B9%B4-%EB%A0%88%EC%9D%B4%EC%A0%80-%EC%9D%B4%EB%AF%B8%EC%A7%80-%EA%B1%B0%EB%A6%AC%EC%B8%A1%EC%A0%95%EA%B8%B0-blk3d-%EC%98%81%EA%B5%AC%EB%B2%84%EC%A0%84/7199/category/872/display/1/


유튜브, Leica DISTO 시리즈 사용법 등

https://www.youtube.com/results?search_query=Leica+DISTO

라이카 지오시스템즈 공식 채널
https://www.youtube.com/@LeicaGeosystemsCH

Leica Geosystems AG


레이저 거리측정기의 일반적인 사용법을 전혀 모르겠다면 여기서 시작해도 될 듯.
검색어는 DISTO D1이나 D2같이 기본기능만 달린 것으로 시작.



1. 이런 쪽은, 사용해도 괜찮다면, 골프용 액세서리로 파는 거리측정기가 쓸모있을지도 모르겠다 [본문으로]
2. 그래서 중공군이 필리핀군과 미군, 일본 자위대의 군함과 항공기에 레이저빔 테러했을 때 녹색빔을 쓴 것인가 [본문으로]
