전기) 배전반과 분전반의 차이 (가정집에서 보는 건 분전반)

전에도 메모했는데, 까먹어서 다시 찾아본 김에



AI 챗봇)

========

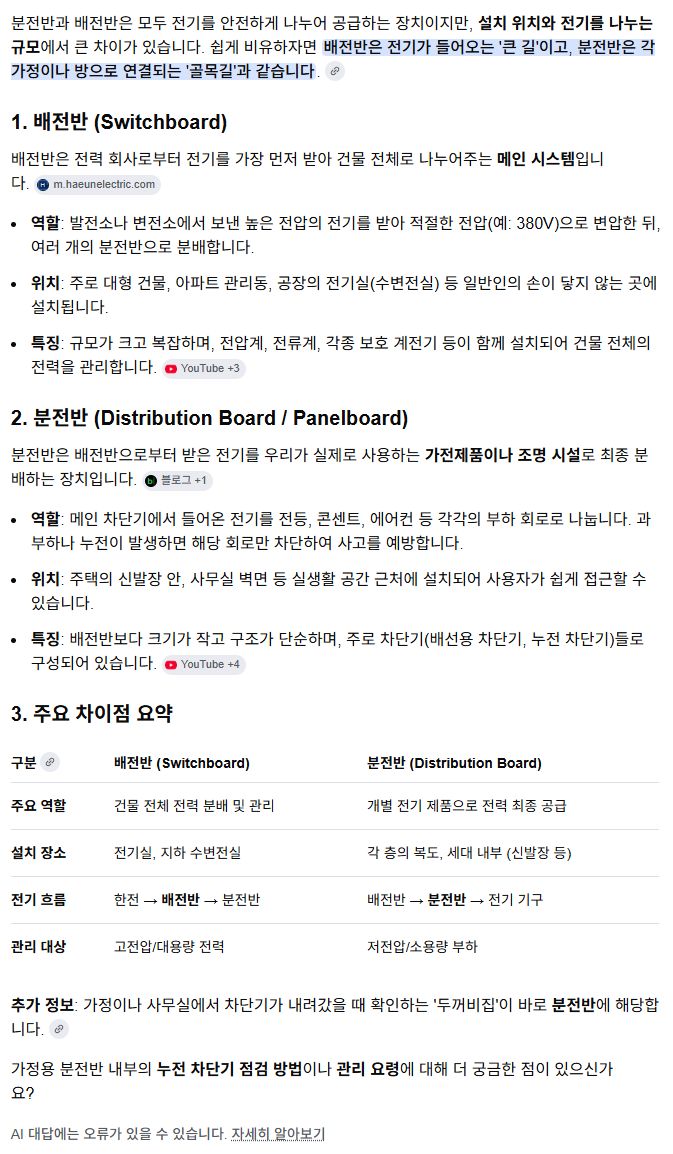

분전반과 배전반은 모두 전기를 안전하게 나누어 공급하는 장치이지만, 설치 위치와 전기를 나누는 규모에서 큰 차이가 있습니다. 쉽게 비유하자면 배전반은 전기가 들어오는 '큰 길'이고, 분전반은 각 가정이나 방으로 연결되는 '골목길'과 같습니다. [1, 2]

1. 배전반 (Switchboard)

배전반은 전력 회사로부터 전기를 가장 먼저 받아 건물 전체로 나누어주는 메인 시스템입니다. [3]

• 역할: 발전소나 변전소에서 보낸 높은 전압의 전기를 받아 적절한 전압(예: 380V)으로 변압한 뒤, 여러 개의 분전반으로 분배합니다.
• 위치: 주로 대형 건물, 아파트 관리동, 공장의 전기실(수변전실) 등 일반인의 손이 닿지 않는 곳에 설치됩니다.
• 특징: 규모가 크고 복잡하며, 전압계, 전류계, 각종 보호 계전기 등이 함께 설치되어 건물 전체의 전력을 관리합니다. [2, 3, 4, 5]

2. 분전반 (Distribution Board / Panelboard)

분전반은 배전반으로부터 받은 전기를 우리가 실제로 사용하는 가전제품이나 조명 시설로 최종 분배하는 장치입니다. [6, 7]

• 역할: 메인 차단기에서 들어온 전기를 전등, 콘센트, 에어컨 등 각각의 부하 회로로 나눕니다. 과부하나 누전이 발생하면 해당 회로만 차단하여 사고를 예방합니다.
• 위치: 주택의 신발장 안, 사무실 벽면 등 실생활 공간 근처에 설치되어 사용자가 쉽게 접근할 수 있습니다.
• 특징: 배전반보다 크기가 작고 구조가 단순하며, 주로 차단기(배선용 차단기, 누전 차단기)들로 구성되어 있습니다. [2, 8, 9, 10, 11]

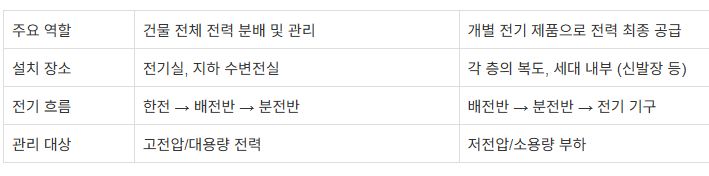

3. 주요 차이점 요약

구분 [2, 3, 6, 7, 8, 12, 13] 배전반 (Switchboard)분전반 (Distribution Board)

추가 정보: 가정이나 사무실에서 차단기가 내려갔을 때 확인하는 '두꺼비집'이 바로 분전반에 해당합니다. [14]



흔히 '두꺼비집'이라고 부르는 그 박스가 바로 분전반입니다.정확히는 배전반에서 보내준 전기를 받아, 집안의 거실·안방·주방 등으로 전기를 쪼개서 보내주는 역할을 하죠. 그래서 각 스위치(차단기)마다 '전등', '전열(콘센트)', '에어컨' 같은 이름표가 붙어 있는 것입니다.



가정용 분전반 내부의 누전 차단기 점검 방법이나 관리 요령에 대해 더 궁금한 점이 있으신가요?

======
